يمكن أن يؤدي إنشاء الرسوم المتحركة على Allen - Bradley HMIs (الواجهات البشرية - الآلية) إلى تعزيز تجربة المستخدم بشكل كبير، وتحسين كفاءة المشغل، وتوفير طريقة أكثر سهولة للتفاعل مع العمليات الصناعية. باعتباري موردًا موثوقًا به لـ Allen - Bradley HMI، فأنا هنا لمشاركة بعض الأفكار القيمة حول كيفية إنشاء هذه الرسوم المتحركة بفعالية.
فهم أساسيات Allen - برادلي HMIs

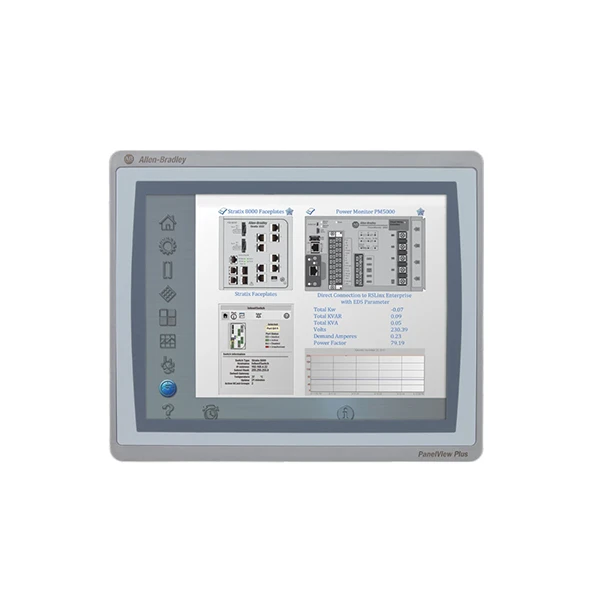

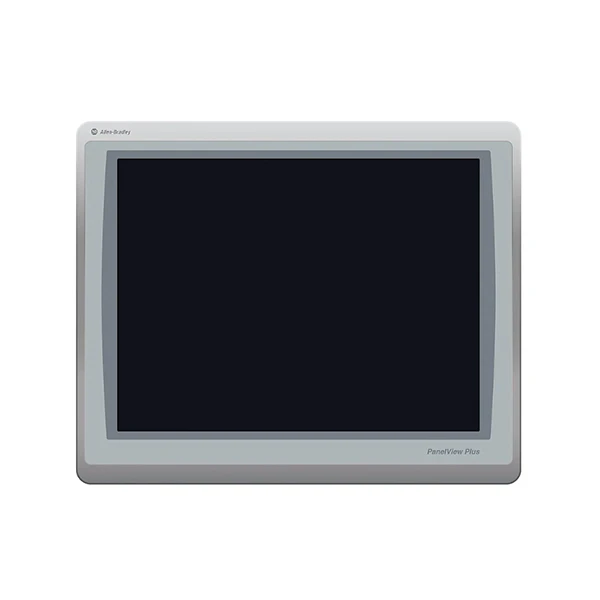

قبل الغوص في إنشاء الرسوم المتحركة، من الضروري أن يكون لديك فهم قوي لـ Allen - Bradley HMIs. تم تصميم هذه الأجهزة لتوفير واجهة رسومية للمشغلين لمراقبة المعدات الصناعية والتحكم فيها. أنها تأتي في نماذج مختلفة، مثلألين برادلي 2711P - T7C22D8S,ألين برادلي 2711P - T15C22D9P، وألين برادلي 2711P - K10C15D1، ولكل منها ميزاته وإمكانياته.
البرنامج المستخدم لبرمجة Allen - Bradley HMIs هو عادةً FactoryTalk View Studio. تتيح هذه الأداة القوية للمستخدمين إنشاء واجهات مخصصة وإضافة رسومات وتنفيذ الرسوم المتحركة. فهو يوفر نطاقًا واسعًا من الكائنات والأدوات التي يمكن استخدامها لإنشاء عروض ديناميكية وتفاعلية.
التخطيط للرسوم المتحركة الخاصة بك
الخطوة الأولى في إنشاء الرسوم المتحركة على Allen - Bradley HMI هي التخطيط لمشروعك بدقة. النظر في الجوانب التالية:
1. الغرض من الرسوم المتحركة
حدد سبب حاجتك للرسوم المتحركة. هل هو لإظهار حالة الجهاز، أو توضيح تدفق العملية، أو تقديم تصور للبيانات في الوقت الحقيقي؟ سيساعدك فهم الغرض على تحديد نطاق الرسوم المتحركة ووظيفتها.
2. الجمهور المستهدف
فكر في من سيستخدم واجهة HMI. قد يحتاج المشغلون إلى رسوم متحركة بسيطة ومباشرة، بينما قد يفضل المهندسون عروضًا أكثر تفصيلاً وتقنية. صمم الرسوم المتحركة الخاصة بك لتلبية احتياجات ومهارات المستخدمين النهائيين.
3. المحتوى والتخطيط
حدد المعلومات التي تريد نقلها من خلال الرسوم المتحركة. قم برسم تخطيط تقريبي لشاشة HMI، بما في ذلك وضع الرسومات والنص وعناصر التحكم. إن التصميم المنظم جيدًا سيجعل الرسوم المتحركة أكثر فعالية وأسهل للفهم.
إنشاء الرسومات للرسوم المتحركة
بمجرد أن يكون لديك خطة جاهزة، فقد حان الوقت لإنشاء الرسومات للرسوم المتحركة الخاصة بك. يقدم FactoryTalk View Studio عدة طرق لإضافة الرسومات:
1. مكتبة الرسومات المدمجة
يأتي البرنامج مزودًا بمكتبة كبيرة من الرسومات المصممة مسبقًا، مثل الأشكال والأيقونات والرموز. يمكنك استخدام هذه العناصر لبناء المكونات الأساسية للرسوم المتحركة الخاصة بك بسرعة. على سبيل المثال، يمكنك استخدام شكل دائري لتمثيل الصمام وتغيير لونه للإشارة إلى حالته المفتوحة أو المغلقة.
2. استيراد الرسومات الخارجية
إذا كانت المكتبة المضمنة لا تحتوي على الرسومات التي تحتاجها، فيمكنك استيراد صور خارجية بتنسيقات مثل BMP، أو JPEG، أو PNG. تأكد من أن الرسومات ذات جودة عالية ولها الدقة المناسبة لشاشة HMI.
3. الرسومات المخصصة
يمكنك أيضًا إنشاء رسومات مخصصة باستخدام برامج تصميم الرسوم مثل Adobe Photoshop أو Illustrator. قم بتصدير الرسومات بتنسيق متوافق واستيرادها إلى FactoryTalk View Studio.
تنفيذ الرسوم المتحركة
هناك العديد من التقنيات التي يمكنك استخدامها لتنفيذ الرسوم المتحركة على Allen - Bradley HMI:
1. الرؤية والاختفاء
إحدى أبسط الطرق لإنشاء الرسوم المتحركة هي التحكم في رؤية الكائنات. على سبيل المثال، يمكنك جعل الرسم يظهر أو يختفي بناءً على حالة معينة، مثل حالة الجهاز. في FactoryTalk View Studio، يمكنك إعداد خاصية رؤية قائمة على العلامات لكل كائن.
2. تغيرات اللون
يمكن استخدام تغيير لون كائن ما للإشارة إلى حالات أو ظروف مختلفة. على سبيل المثال، يمكن لمقياس درجة الحرارة أن يتغير لونه من الأخضر إلى الأحمر مع ارتفاع درجة الحرارة. يمكنك استخدام خصائص الرسوم المتحركة الملونة في البرنامج لتحقيق هذا التأثير.
3. الحركة
يمكنك جعل الكائنات تتحرك عبر الشاشة لمحاكاة الحركة في العملية. يمكن أن يكون هذا مفيدًا لإظهار تدفق المواد أو حركة جزء من الماكينة. يسمح لك FactoryTalk View Studio بتحديد مسار وسرعة حركة الكائن.
4. التحجيم والتناوب
يمكن استخدام قياس كائن لتمثيل التغييرات في الحجم، بينما يمكن استخدام التدوير لإظهار دوران جزء من الآلة. يمكن أن تضيف هذه التأثيرات لمسة أكثر واقعية إلى الرسوم المتحركة الخاصة بك.
ربط الرسوم المتحركة بالبيانات
لجعل الرسوم المتحركة الخاصة بك أكثر فائدة، تحتاج إلى ربطها بالبيانات في الوقت الحقيقي. يتيح لك FactoryTalk View Studio توصيل الكائنات في الرسوم المتحركة الخاصة بك بالعلامات الموجودة في PLC (وحدة التحكم المنطقية القابلة للبرمجة) أو مصادر البيانات الأخرى.
1. تكوين العلامة
أولاً، تحتاج إلى تكوين العلامات في البرنامج. تمثل العلامات قيم البيانات التي تريد مراقبتها أو التحكم فيها. يمكنك تحديد علامات للمتغيرات مثل درجة الحرارة والضغط والسرعة.
2. ربط البيانات
بمجرد تكوين العلامات، يمكنك ربط الكائنات الموجودة في الرسوم المتحركة الخاصة بك بهذه العلامات. على سبيل المثال، يمكنك ربط موضع كائن متحرك بعلامة تمثل موضع جزء من الجهاز. مع تغير البيانات الموجودة في العلامة، سيتم تحديث الكائن الموجود في الرسوم المتحركة وفقًا لذلك.
الاختبار والتصحيح
بعد إنشاء الرسوم المتحركة، من الضروري اختبارها بدقة للتأكد من أنها تعمل كما هو متوقع. فيما يلي بعض الخطوات التي يجب اتباعها:
1. وضع المحاكاة
يحتوي FactoryTalk View Studio على وضع محاكاة يسمح لك باختبار الرسوم المتحركة دون الاتصال بـ PLC في العالم الحقيقي. يمكنك استخدام هذا الوضع للتحقق من وظيفة الرسوم المتحركة، والتحقق من ربط البيانات، وتحديد أي أخطاء أو مواطن الخلل.
2. حقيقي - اختبار عالمي
بمجرد نجاح المحاكاة، قم بتوصيل HMI بـ PLC الفعلي أو مصدر البيانات واختبر الرسوم المتحركة في بيئة العالم الحقيقي. راقب الرسوم المتحركة عن كثب وقم بإجراء أي تعديلات ضرورية.
تحسين الرسوم المتحركة للأداء
للتأكد من أن الرسوم المتحركة الخاصة بك تعمل بسلاسة على واجهة HMI، فإنك تحتاج إلى تحسينها من أجل الأداء. إليك بعض النصائح:
1. تقليل تعقيد الرسومات
استخدم رسومات بسيطة ونظيفة لتقليل حمل المعالجة على واجهة HMI. تجنب استخدام رسومات مفصلة للغاية أو عالية الدقة والتي يمكن أن تؤدي إلى إبطاء النظام.
2. الحد من تأثيرات الرسوم المتحركة
استخدم تأثيرات الرسوم المتحركة باعتدال. يمكن لعدد كبير جدًا من الرسوم المتحركة المعقدة أن تجعل شاشة HMI تبدو مزدحمة ويصعب قراءتها. ركز على المعلومات الأكثر أهمية واستخدم الرسوم المتحركة فقط عند الضرورة.
3. تحديث الأسعار
قم بتعيين معدلات التحديث المناسبة للرسوم المتحركة الخاصة بك. يمكن أن يؤدي معدل التحديث المرتفع إلى عدم استجابة واجهة HMI، بينما قد يؤدي معدل التحديث المنخفض إلى تأخير عرض البيانات أو عدم دقتها.
خاتمة
إنشاء رسوم متحركة على Allen - Bradley HMIs يمكن أن يعزز بشكل كبير وظائف أنظمة التحكم الصناعية وسهولة استخدامها. باتباع الخطوات الموضحة في هذه المدونة، يمكنك إنشاء رسوم متحركة فعالة وجذابة توفر معلومات قيمة للمشغلين وتحسن كفاءة العملية بشكل عام.
إذا كنت مهتمًا بشراء Allen - Bradley HMIs أو كنت بحاجة إلى مزيد من المساعدة في إنشاء الرسوم المتحركة، فلا تتردد في الاتصال بنا. نحن هنا لمساعدتك في العثور على الحلول المناسبة لاحتياجات الأتمتة الصناعية لديك.
مراجع
- ألين - دليل مستخدم برادلي FactoryTalk View Studio
- دليل الأتمتة الصناعية: واجهات الإنسان والآلة
