كمورد لوحدات Siemens PLC ، واجهت العديد من المواقف حيث يواجه العملاء أخطاء الإدخال/الإخراج (I/O) في هذه الوحدات. يمكن أن تعطل هذه الأعطال العمليات الصناعية ، مما يؤدي إلى تعطل الخسائر المحتملة والخسائر المحتملة. في هذه المدونة ، سأشارك بعض الخطوات العملية لاستكشاف أخطاء الإدخال/الإخراج في وحدات Siemens PLC.
فهم أساسيات وحدات Siemens PLC I/O
قبل الغوص في استكشاف الأخطاء وإصلاحها ، من الضروري أن يكون لديك فهم أساسي لوحدات Siemens PLC I/O. هذه الوحدات مسؤولة عن تواصل PLC مع العالم الخارجي. تتلقى وحدات الإدخال إشارات من أجهزة الاستشعار والمفاتيح وأجهزة الميدان الأخرى ، بينما ترسل وحدات الإخراج إشارات التحكم إلى المحركات والمرحلات وأجهزة الإخراج الأخرى.

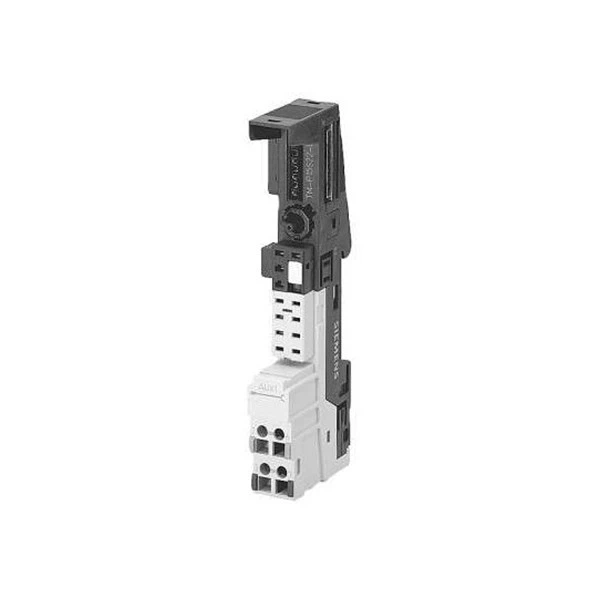

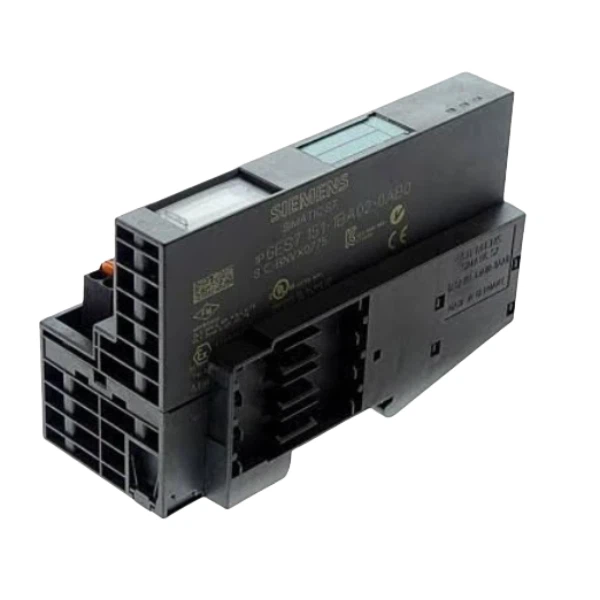

يقدم Siemens مجموعة واسعة من وحدات الإدخال/الإخراج ، كل منها مصمم لتطبيقات محددة. على سبيل المثال ، وSiemens et 200s 6ES7151-1BA02-0AB0هو نظام إدخال/إخراج موزع شهير يمكن استخدامه في بيئات صناعية مختلفة. الSiemens 6ES7193-4CD20-0AA0هي وحدة واجهة DP Simatic ، والتي تتيح الاتصال بين PLC والأجهزة الأخرى على شبكة DP. وSiemens 6ES7138-4FR00 -0AA0هي وحدة إدخال رقمية لتوصيل المستشعرات الثنائية.
الخطوة 1: التفتيش البصري
الخطوة الأولى في استكشاف الأخطاء وإصلاحها I/O هي فحص بصري. تحقق من الوحدة النمطية للحصول على أي علامات واضحة للتلف ، مثل المكونات المحروقة أو الاتصالات الفضفاضة أو الأسلاك المكسورة. ابحث عن أي مؤشرات خطأ على الوحدة ، والتي يمكن أن توفر أدلة قيمة حول المشكلة. على سبيل المثال ، قد يشير LED الأحمر إلى مشكلة في إمدادات الطاقة ، في حين أن LED الوامض قد يوحي بمشكلة اتصال.
فحص الكابلات والموصلات كذلك. تأكد من توصيلها بشكل صحيح وليس التالف. يمكن أن تسبب الكابلات الفضفاضة أو التالفة أخطاء متقطعة ، والتي قد يكون من الصعب تشخيصها. إذا وجدت أي مكونات أو كابلات تالفة ، استبدلها على الفور.
الخطوة 2: تحقق من مصدر الطاقة
مصدر الطاقة المعيب هو سبب شائع لأخطاء الإدخال/الإخراج. تحقق من جهد مزود الطاقة إلى الوحدة باستخدام مقياس متعدد. تأكد من أن الجهد ضمن النطاق المحدد للوحدة. إذا كان الجهد منخفضًا جدًا أو مرتفعًا جدًا ، فقد يتسبب ذلك في خلل الوحدة.
تحقق من وحدة تزويد الطاقة نفسها لأي علامات على الضرر. ابحث عن الصمامات المنفوخة أو المكونات المحترقة أو غيرها من المشكلات المرئية. إذا كانت وحدة تزويد الطاقة معيبة ، استبدلها بوحدة جديدة.
الخطوة 3: تحقق من التكوين
تأكد من تكوين وحدة I/O بشكل صحيح في برنامج البرمجة PLC. تحقق من عنوان الوحدة ونوع الإدخال/الإخراج والإعدادات الأخرى. يمكن أن يتسبب التكوين غير الصحيح في عدم عمل الوحدة النمطية بشكل صحيح.
قارن تكوين الوحدة مع الوثائق التي توفرها Siemens. إذا كنت غير متأكد من التكوين ، راجع دليل المستخدم أو الاتصال بالدعم الفني Siemens للمساعدة.
الخطوة 4: اختبر إشارات الإدخال/الإخراج
استخدم اختبار الإشارة أو مقياس متعدد لاختبار إشارات الإدخال والإخراج للوحدة. بالنسبة إلى وحدات الإدخال ، قم بتطبيق إشارة معروفة على محطات الإدخال وتحقق مما إذا كانت الوحدة تتلقى الإشارة بشكل صحيح. بالنسبة إلى وحدات الإخراج ، استخدم برنامج برمجة PLC لإرسال إشارة تحكم إلى الوحدة النمطية وتحقق مما إذا كانت محطة الإخراج تنتج الإشارة المتوقعة.
إذا لم تكن إشارات الإدخال أو الإخراج كما هو متوقع ، فتحقق من الأسلاك والأجهزة المتصلة. تأكد من أن أجهزة الاستشعار أو المحركات تعمل بشكل صحيح ويتم توصيلها بشكل صحيح بالوحدة النمطية.
الخطوة 5: تحقق من الاتصال
إذا كانت وحدة I/O جزءًا من نظام متصل بالشبكة ، فتحقق من الاتصال بين الوحدة النمطية و PLC. تأكد من أن كابلات الشبكة متصلة بشكل صحيح ولا تتلف. تحقق من إعدادات الشبكة في برنامج برمجة PLC ، مثل عنوان IP وقناع الشبكة الفرعية والبوابة.
استخدم أدوات التشخيص التي توفرها Siemens للتحقق من حالة اتصال الوحدة النمطية. يمكن أن تساعدك هذه الأدوات في تحديد أي أخطاء أو مشاكل في الاتصال. إذا كانت هناك مشكلة في الاتصال ، فحاول إعادة تعيين الوحدة النمطية وأجهزة الشبكة. إذا استمرت المشكلة ، فاتصل بالدعم الفني Siemens لمزيد من المساعدة.
الخطوة 6: عزل المشكلة
إذا كان لديك عدة وحدات I/O في النظام ، فحاول عزل المشكلة إلى وحدة معينة. افصل الوحدات الأخرى واختبار الوحدة النمطية المشتبه فيها وحدها. يمكن أن يساعدك ذلك في تحديد ما إذا كانت المشكلة مع الوحدة نفسها أو مع بقية النظام.
إذا اختفت المشكلة عند فصل الوحدات الأخرى ، فقد تشير إلى وجود مشكلة في الاتصال أو مصدر الطاقة المشترك من قبل الوحدات. إذا استمرت المشكلة ، فمن المحتمل أن تكون الوحدة النمطية المشتبه فيها معيبة وتحتاج إلى استبدالها.
الخطوة 7: استبدل الوحدة المعيبة
إذا فشلت جميع الخطوات المذكورة أعلاه في حل المشكلة ، فقد تكون وحدة الإدخال/الإخراج معيبة وتحتاج إلى استبدالها. قبل استبدال الوحدة النمطية ، تأكد من أن لديك الجزء البديل الصحيح. ارجع إلى وثائق الوحدة النمطية أو جهة الاتصال Siemens أو موردك للحصول على رقم الجزء الصحيح.
عند استبدال الوحدة النمطية ، اتبع إجراءات التثبيت المناسبة. تأكد من تثبيت الوحدة الجديدة بشكل صحيح وتوصيلها. بعد استبدال الوحدة النمطية ، كرر خطوات الاختبار للتأكد من حل المشكلة.
خاتمة
يتطلب استكشاف أخطاء I/O استكشاف أخطاء في وحدات Siemens PLC نهجًا منهجيًا. باتباع الخطوات الموضحة في هذه المدونة ، يمكنك تحديد معظم أخطاء الإدخال/الإخراج بسرعة وحلها. تذكر دائمًا الرجوع إلى وثائق الوحدة النمطية وطلب الدعم الفني إذا كنت غير متأكد من أي خطوة في عملية استكشاف الأخطاء وإصلاحها.
بصفتنا مورد وحدة Siemens PLC ، نحن ملتزمون بتوفير منتجات عالية الجودة وخدمة عملاء ممتازة. إذا كنت تعاني من أخطاء I/O في وحدات Siemens PLC الخاصة بك أو تحتاج إلى أي مساعدة أخرى ، فالرجاء عدم التردد في الاتصال بنا للمشتريات ومزيد من المناقشة. لدينا فريق من المهنيين ذوي الخبرة الذين يمكنهم مساعدتك في اختيار الوحدات المناسبة لتطبيقك وتقديم الدعم الفني عند الحاجة.
مراجع
- أدلة مستخدم Siemens PLC
- وثائق الدعم الفني Siemens
