كمورد Siemens VFD (محرك تردد متغير) ، واجهت العديد من العملاء الذين يواجهون معلمة - تحديد أخطاء مع محركات الأقراص الخاصة بهم. يمكن أن تؤدي هذه الأخطاء إلى تشغيل غير فعال ، وخلل في النظام ، وحتى أضرار المعدات. في هذه المدونة ، سأشارك بعض النصائح العملية حول كيفية استكشاف أخطاء إعداد المعلمة من Siemens VFDs.
فهم أساسيات إعدادات المعلمة Siemens VFD
قبل الخوض في استكشاف الأخطاء وإصلاحها ، من الضروري فهم الجوانب الأساسية لإعدادات معلمة Siemens VFD. Siemens VFDs تأتي مع مجموعة واسعة من المعلمات التي تتحكم في وظائف مختلفة مثل السرعة وعزم الدوران والتسارع والتباطؤ. يتم تجميع هذه المعلمات في فئات مختلفة ، بما في ذلك الإعدادات الأساسية ، وإعدادات المحرك ، والإعدادات المحددة.
تتضمن الإعدادات الأساسية عادةً تعيين جهد الإدخال والتردد ووضع التحكم. تعد إعدادات المحرك أمرًا بالغ الأهمية لأنها تحدد خصائص المحرك المتصل ، مثل قوتها المقدرة والجهد والتيار والسرعة. التطبيق - تم تصميم إعدادات محددة لحالة الاستخدام الخاصة ، مثل التحكم في حزام النقل ، والتحكم في المضخة ، أو التحكم في المروحة.
أخطاء تحديد المعلمات الشائعة وأعراضها
إعدادات معلمة المحرك غير صحيحة
- أعراض: قد لا يكون VFD قادرًا على بدء تشغيل المحرك ، أو قد يعمل المحرك بسرعة غير صحيحة. على سبيل المثال ، إذا لم يتم ضبط الطاقة المقدرة للمحرك بشكل صحيح في VFD ، فقد لا يوفر محرك الأقراص الطاقة الكافية لبدء المحرك أو قد ينتهي - التأكيد على المحرك أثناء التشغيل.
- سبب: عدم وجود بيانات محرك مناسبة أثناء التثبيت أو الإدخال غير الصحيح للبيانات. في بعض الأحيان ، قد يفترض الفنيون معلمات المحرك بدلاً من الإشارة إلى لوحة المحرك.
عدم تطابق وضع التحكم
- أعراض: التحكم في السرعة الخاطئة أو عدم القدرة على الحفاظ على سرعة مستقرة. إذا تم ضبط VFD على وضع التحكم الخاطئ ، مثل ضبطه على فتح التحكم في الحلقة عند إغلاقه ، قد تتقلب سرعة المحرك بشكل كبير.
- سبب: سوء فهم متطلبات التطبيق أو التكوين غير الصحيح أثناء الإعداد.
إعدادات التردد والجهد غير الصحيح
- أعراض: قد يسخن المحرك ، أو يجوز لـ VFD رحلة بسبب الإفراط في حدوث أعطال الجهد. إذا لم تتطابق ترددات الإدخال أو إعدادات الجهد في VFD مع مصدر الطاقة الفعلي ، فقد يتسبب ذلك في تشغيل غير طبيعي للمحرك.
- سبب: معلومات غير دقيقة حول مزود الطاقة أو تعديل المعلمة غير صحيح.
استكشاف الأخطاء وإصلاحها خطوات
الخطوة 1: تحقق من لوحة النسيلة
تتمثل الخطوة الأولى في استكشاف الأخطاء في إعداد معلمة استكشاف الأخطاء وإصلاحها في التحقق من معلمات المحرك مقابل لوحة المحرك. توفر اللوحة الدقيقة معلومات دقيقة حول الطاقة المقدرة للمحرك والجهد والتيار والتردد والسرعة. تأكد من إدخال كل هذه المعلمات بشكل صحيح في VFD.
الخطوة 2: راجع وضع التحكم
فهم متطلبات التطبيق الخاص بك وتأكد من تعيين VFD على وضع التحكم المناسب. للتطبيقات التي تتطلب التحكم في السرعة الدقيقة ، قد يكون من الضروري التحكم في حلقة حلقة مع ردود الفعل المشفر. ارجع إلى دليل مستخدم VFD لتغيير وضع التحكم إذا لزم الأمر.
الخطوة 3: تحقق من إمدادات طاقة الإدخال
تحقق من جهد الإدخال الفعلي وتكرار مصدر الطاقة وقارنه مع الإعدادات في VFD. إذا كان هناك تباينات ، فاضبط معلمات VFD وفقًا لذلك. يمكنك استخدام مقياس متعدد لقياس جهد الإدخال وتردده بدقة.
الخطوة 4: إعادة ضبط إلى الإعدادات الافتراضية للمصنع
إذا كنت تشك في وجود العديد من إعدادات المعلمات غير الصحيحة ، فيمكنك إعادة تعيين VFD إلى الإعدادات الافتراضية للمصنع. ومع ذلك ، يجب أن يتم ذلك بحذر لأنه سيمحو جميع الإعدادات المخصصة. بعد إعادة تعيين ، تحتاج إلى إعادة - إدخال المعلمات الصحيحة بناءً على متطلبات المحرك والتطبيق.
الخطوة 5: استخدم أدوات التشخيص
تم تجهيز معظم Siemens VFDs بأدوات تشخيصية يمكن أن تساعدك في تحديد المشكلات ذات الصلة المعلمة. يمكن لهذه الأدوات عرض رموز الخطأ وتوفير معلومات حول حالة المعلمات المختلفة. ارجع إلى دليل مستخدم VFD للوصول إلى هذه الميزات التشخيصية وتفسيرها.
استكشاف الأخطاء وإصلاحها محددة لنماذج Siemens VFD المختلفة
سيناميكس V90
Sinamics V90 هو نظام محرك مدمج ومتكامل للغاية. عند استكشاف أخطاء تحديد معلمات استكشاف الأخطاء وإصلاحها في هذا النموذج ، انتبه بشكل خاص إلى معلمات محرك المؤازرة. يمكن أن تؤدي الإعدادات غير الصحيحة لمعلمات التحكم في الموضع ، مثل نسبة التروس الإلكترونية ، إلى وضع غير دقيق للمحرك. يمكنك استخدام أداة التكليف المساعد Sinamics V - لتبسيط إعداد المعلمة واستكشاف الأخطاء وإصلاحها.
سيناميكس S210
Sinamics S210 هو محرك جيل جديد. إحدى المشكلات الشائعة هي إعدادات التشفير غير الصحيحة. إذا لم يتم تعيين نوع التشفير ودقة الدقة بشكل صحيح ، فقد لا يكون محرك الأقراص قادرًا على توفير سرعة دقيقة للتحكم في الموضع والموضع. استخدم برنامج Sinamics StartDrive لتكوين واستكشاف محرك S210.

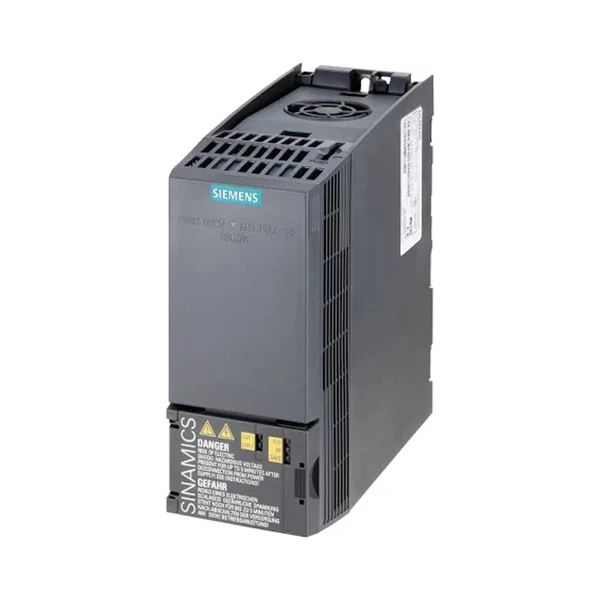

سيناميكس G120C
بالنسبة إلى Sinamics G120C ، يمكن أن تسبب الإعدادات غير الصحيحة لمعلمات التحكم في PID مشاكل في التطبيقات مثل المضخة والتحكم في المروحة. تأكد من ضبط معلمات PID وفقًا لخصائص استجابة النظام. يمكنك استخدام المعالج المبني - في معالج التكليف في G120C لتبسيط عملية ضبط المعلمة.
التدابير الوقائية
- التدريب المناسب: تأكد من أن الفنيين الذين يقومون بتثبيت ويشغلون Siemens VFDs يتلقون التدريب المناسب. يمكن أن تساعدهم برامج التدريب على فهم وظائف VFD ، وإعدادات المعلمات ، واستكشاف الأخطاء وإصلاحها.
- الوثائق: احتفظ بسجلات مفصلة لإعدادات المعلمة لكل تثبيت VFD. يمكن استخدام هذه الوثائق كمرجع للصيانة المستقبلية واستكشاف الأخطاء وإصلاحها.
- صيانة منتظمة: إجراء فحص الصيانة العادية على VFDs للتأكد من أن المعلمات لا تزال محددة بشكل صحيح. بمرور الوقت ، يمكن أن تؤثر العوامل البيئية وشيخوخة المكون على أداء محرك الأقراص وقد تتطلب تعديلات المعلمات.
خاتمة
استكشاف الأخطاء وإصلاحها معلمة إعداد أخطاء Siemens VFDs يتطلب نهج منهجي. من خلال فهم الأخطاء الشائعة ، واتباع خطوات استكشاف الأخطاء وإصلاحها ، واتخاذ تدابير وقائية ، يمكنك تقليل وقت التوقف وضمان التشغيل الفعال لأنظمة VFD الخاصة بك.
إذا كنت تواجه أي مشكلات مع إعدادات معلمة Siemens VFD أو كنت مهتمًا بشراء Siemens VFDs ، فلا تتردد في الاتصال بنا للحصول على المشورة والحلول المهنية. نحن ملتزمون بتوفير منتجات عالية الجودة وخدمة عملاء ممتازة.
مراجع
- أدلة مستخدم Siemens VFD
- المستندات الفنية على محركات التردد المتغيرة
