كيفية استخدام وظيفة التحكم PID في وحدات ABB PLC؟

كمورد لوحدات ABB PLC، كثيرًا ما يتم سؤالي عن كيفية استخدام وظيفة التحكم PID في هذه الوحدات. PID، والذي يرمز إلى Proportional - Integral - Derivative، هو خوارزمية تحكم مستخدمة على نطاق واسع في الأتمتة الصناعية. فهو يساعد في الحفاظ على متغير العملية عند نقطة الضبط المطلوبة عن طريق ضبط مخرجات التحكم. في هذه المدونة، سأرشدك خلال خطوات استخدام وظيفة التحكم PID في وحدات ABB PLC.

فهم أساسيات التحكم PID

قبل الغوص في التنفيذ، من الضروري فهم المكونات الثلاثة لوحدة التحكم PID:

• النسبي (ف): يوفر هذا المكون مخرجات تتناسب مع الخطأ بين نقطة الضبط ومتغير العملية. سيؤدي الخطأ الأكبر إلى إخراج تحكم أكبر. ومع ذلك، فإن استخدام الحد المتناسب فقط يمكن أن يؤدي إلى خطأ في الحالة المستقرة، حيث لا يصل متغير العملية إلى نقطة الضبط تمامًا.
• لا يتجزأ (أنا): المصطلح المتكامل يتراكم الخطأ مع مرور الوقت. فهو يساعد على التخلص من خطأ الحالة الثابتة عن طريق الضبط المستمر لمخرجات التحكم حتى يصبح الخطأ صفرًا. لكن الكثير من العمل المتكامل يمكن أن يتسبب في تجاوز النظام ويصبح غير مستقر.
• المشتق (د): المصطلح المشتق يحسب معدل تغير الخطأ. فهو يتوقع التغييرات المستقبلية في الخطأ ويساعد على تخفيف التذبذبات. إنه مفيد بشكل خاص في الأنظمة ذات التغيرات السريعة.

اختيار وحدة ABB PLC الصحيحة

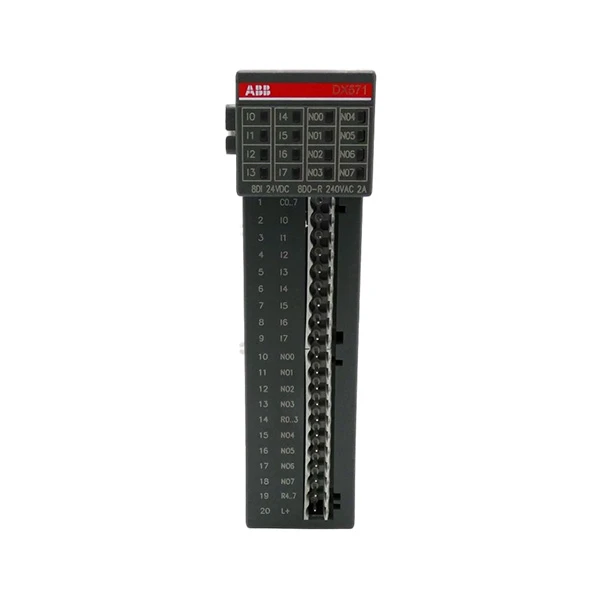

تقدم ABB مجموعة واسعة من وحدات PLC التي تدعم التحكم PID. على سبيل المثال،ايه بي بي DX571 1TNE968902R2302هي وحدة عالية الأداء مناسبة لمختلف التطبيقات الصناعية. الوحدة المعالج ABB PM665كما يوفر أيضًا إمكانات معالجة قوية لمهام التحكم المعقدة، بما في ذلك التحكم في PID. وAI845 ABB وحدة الإدخال التناظريةيمكن استخدامها لقياس متغير العملية بدقة.

تكوين وحدة التحكم PID في ABB PLC

توضح الخطوات التالية العملية العامة لتكوين وحدة تحكم PID في وحدة ABB PLC:

الخطوة 1: تحديد متغير العملية ونقطة الضبط

الخطوة الأولى هي تحديد متغير العملية الذي تريد التحكم فيه. يمكن أن يكون هذا درجة الحرارة، والضغط، ومعدل التدفق، وما إلى ذلك. تحتاج أيضًا إلى تحديد نقطة الضبط، وهي القيمة المطلوبة لمتغير العملية. في بيئة برمجة ABB PLC، ستحتاج إلى تخصيص مواقع الذاكرة لإدخال متغير العملية ونقطة الضبط.

الخطوة 2: حدد كتلة وظيفة PID

يوفر برنامج برمجة ABB PLC كتل وظائف PID محددة مسبقًا. تحتاج إلى تحديد كتلة الوظيفة المناسبة بناءً على متطلبات التطبيق الخاص بك. تحتوي كتل الوظائف هذه عادةً على معلمات إدخال لمتغير العملية ونقطة الضبط ومكاسب PID (المتناسبة والتكاملية والمشتقة).

الخطوة 3: تعيين مكاسب PID

يعد ضبط مكاسب PID خطوة حاسمة. هناك عدة طرق للضبط، مثل طريقة زيجلر - نيكولز. تتضمن طريقة Ziegler - Nichols إيجاد الكسب النهائي والفترة النهائية للنظام ومن ثم حساب مكاسب PID بناءً على هذه القيم. في ABB PLC، يمكنك ضبط مكاسب PID ضمن معلمات كتلة الوظيفة.

الخطوة 4: تكوين الإخراج

يتم استخدام خرج وحدة التحكم PID لضبط عنصر التحكم، مثل الصمام أو المحرك. تحتاج إلى تكوين نطاق الإخراج ونوع الإخراج (تناظري أو رقمي). في ABB PLC، ستقوم بتعيين مخرجات كتلة وظيفة PID إلى وحدة الإخراج المناسبة.

الخطوة 5: تنفيذ معالجة الأخطاء

من المهم تنفيذ معالجة الأخطاء في برنامج التحكم PID الخاص بك. على سبيل المثال، إذا خرج متغير العملية عن النطاق الآمن، فيجب على النظام اتخاذ الإجراء المناسب، مثل إيقاف تشغيل عنصر التحكم أو إصدار إنذار.

اختبار وضبط وحدة التحكم PID

بمجرد قيامك بتكوين وحدة التحكم PID، فإنك تحتاج إلى اختبارها في بيئة العالم الحقيقي. ابدأ بتشغيل النظام بمكاسب PID متحفظة وقم بتعديلها تدريجيًا بناءً على استجابة النظام. مراعاة الجوانب التالية أثناء الاختبار:

• وقت الاستجابة: الوقت الذي يستغرقه متغير العملية للوصول إلى نقطة الضبط. يعد زمن الاستجابة الأقصر أفضل بشكل عام، ولكن لا ينبغي أن يتسبب في تجاوز مفرط.
• التجاوز: المقدار الذي يتجاوز به متغير العملية نقطة الضبط. يعد تقليل التجاوز أمرًا بالغ الأهمية لاستقرار النظام.
• ثابت - خطأ في الحالة: الفرق بين نقطة الضبط ومتغير العملية بعد وصول النظام إلى حالة الاستقرار. يجب أن يساعد المصطلح المتكامل لوحدة التحكم PID في تقليل هذا الخطأ إلى الصفر.

المراقبة والصيانة

بعد تشغيل وحدة التحكم PID، تعد المراقبة المستمرة أمرًا ضروريًا. يمكنك استخدام ميزات التشخيص الخاصة بـ ABB PLC لمراقبة أداء وحدة التحكم PID. ابحث عن أي علامات لعدم الاستقرار، مثل التذبذبات أو الأخطاء الكبيرة في حالة الاستقرار. تتضمن الصيانة الدورية فحص وحدات الإدخال والإخراج للتأكد من التشغيل السليم وتحديث مكاسب PID إذا تغيرت خصائص النظام بمرور الوقت.

خاتمة

يمكن أن يؤدي استخدام وظيفة التحكم PID في وحدات ABB PLC إلى تحسين كفاءة واستقرار العمليات الصناعية بشكل كبير. باتباع الخطوات الموضحة في هذه المدونة، يمكنك بنجاح تكوين واختبار وصيانة وحدة تحكم PID في نظام ABB PLC الخاص بك. إذا كنت مهتمًا بشراء وحدات ABB PLC لتطبيقات التحكم PID الخاصة بك أو كانت لديك أي أسئلة فنية، فلا تتردد في التواصل معنا لإجراء مناقشة تفصيلية. نحن هنا لنقدم لك أفضل الحلول والدعم لاحتياجات الأتمتة الصناعية الخاصة بك.

مراجع

• كتيبات برمجة ABB PLC
• دليل الأتمتة الصناعية حول التحكم PID
• زيغلر، جي جي، ونيكولز، ملحوظة: (1942). الإعدادات الأمثل لوحدات التحكم التلقائية. معاملات ASME, 64(8)، 759 - 768.
