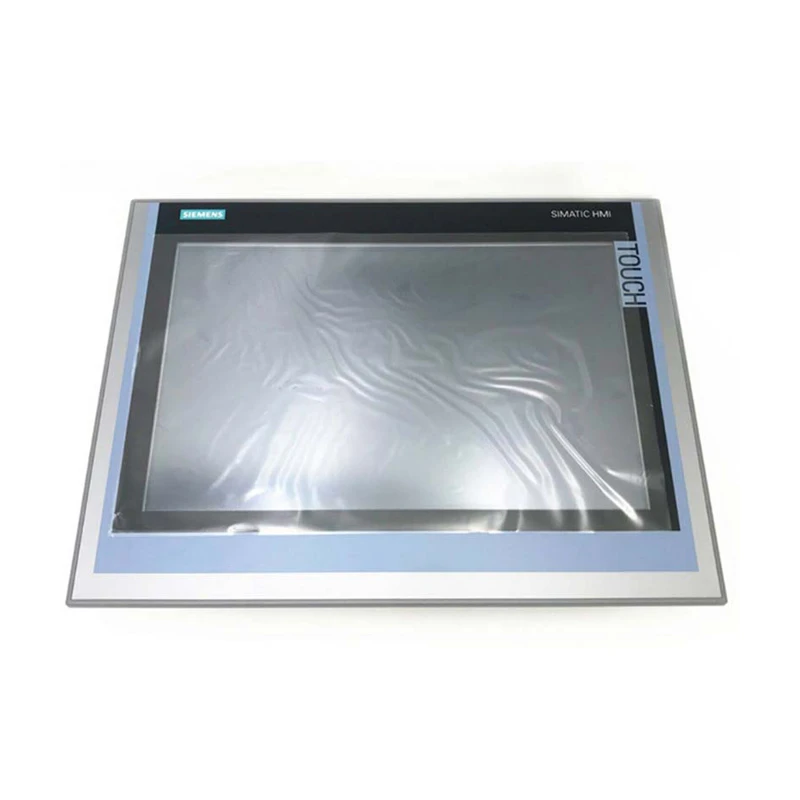

Siemens 6AV2124-0QC02-0AX1

ماركة:سيمنز
نموذج:6AV2124-0QC02-0AX1

حالة المخزون:البضائع متوفرة في الأسهم.

ميزات المنتج

يعد Siemens 6AV2124-0QC02-0AX1 ، والمعروف باسم الراحة HMI TP1500 Simatic ، HMI عالي الأداء تم تصميمه للأتمتة الصناعية. تحتوي هذه الأداة الصعبة على شاشة TFT ذات الشاشة العريضة بحجم 15.4 بوصة مع 16 مليون لون ودقة تبلغ 1280 × 800 بكسل ، والتي توفر صورًا واضحة للمشغلين في التصنيع ، والأدوية ، والمناطق الخطرة مثل النباتات الكيميائية. تتيح واجهة الشاشة التي تعمل باللمس التحكم المباشر في العملية ، ويوفر إضاءة LED رؤية جيدة حتى في المصانع المضاءة بشكل خافت.

تتفاعل راحة TP1500 ، مع واجهات ProfInet و MPI/Profibus DP ، بسلاسة مع Siemens Simatic S7 PLCs وغيرها من الأنظمة الصناعية ، مما يتيح تبادل البيانات في الوقت الفعلي بسرعات تصل إلى 1.5 ميغابت في الثانية. كما أنه يحتوي على منافذ USB 2.0 وفتحة بطاقة SD للنسخ الاحتياطي للبيانات المريحة ، وتحديثات البرامج الثابتة ، والاتصال المحيطي ، مثل ماسحات الباركود. تعمل اللوحة على إمدادات DC 24V وتستهلك 41 واط فقط ، مما يجعلها موفرة للطاقة للاستخدام على المدى الطويل.

تم تصميم راحة TP1500 لتستمر ، مع لوحة أمامية مصنفة IP65 يمكنها تحمل الغبار ، وبقع الماء ، وعوامل التنظيف الكيميائي ، ولوحة خلفية محمية IP20 للاستخدام الداخلي. إنه يعمل بشكل موثوق في درجات الحرارة التي تتراوح من 0 درجة إلى 45 درجة ويمكن أن تقاوم الاهتزازات الشائعة في بيئات الإنتاج. تفي الأداة أيضًا بمعايير السلامة الصارمة ، مثل CE و Culus و FM ، بالإضافة إلى كونها ATEX Zone 2 و IECEX معتمدة.

تحديد

نوع المنتج	لوحة اللمس بعرض 15 بوصة
سلسلة المنتجات	Simatic HMI TP1500 الراحة
دقة	1280 × 800 بكسل
جهد المدخلات	24V DC (نطاق التقلب المسموح به: 19.2-28.8V DC)
وزن	ما يقرب من 4.7 كجم (بما في ذلك شريحة التثبيت)
درجة حرارة التشغيل	0 درجة إلى 50 درجة (التثبيت الرأسي)
متوافق PLC	S7-1200/1500 ، simotion ، إلخ.
أبعاد لوحة	415 مم (W) × 310 مم (H) × 75 مم (د)

احتياطات

يهدف Siemens 6AV2124-0QC02-0AX1 للاستخدام الداخلي ، ويتميز لوحة أمامية مصنفة IP65 التي تحمي من الطائرات الغبار والمياه. ومع ذلك ، نظرًا لأن اللوحة الخلفية لديها شهادة IP20 ، يجب أن تكون موجودة في خزانة مغلقة لتجنب الاتصال المباشر للرطوبة أو الحطام. للحفاظ على التبريد المناسب ، قم بتركيب الجهاز رأسياً أو أفقياً بزاوية إمالة لا تزيد عن 35 درجة. لتجنب المخاطر الكهربائية ، استخدم مصدر طاقة 24V DC مع فصل كهربائي آمن (معايير SELV/الحوض) وتوصيله بنظام الأساس. لمنع الأضرار المرتبطة بالحركة ، دائمًا ما تكون كابلات آمنة باستخدام تخفيف الإجهاد.

يتطلب Siemens 6AV2124-0QC02-0AX1 WINCC Comfort V14 SP1 أو أعلى مع تكوين HSP. لتجنب صعوبات التوافق ، تأكد من تشغيل جهاز الكمبيوتر الخاص بك Windows 7/10 وله أحدث تحديثات HSP مثبتة. تدعم اللوحة Modbus RTU لأجهزة الطرف الثالث ، على الرغم من أنه يجب اختبار الاتصالات بدقة قبل التنفيذ الواسع. لتجنب فقدان البيانات ، قم بعمل نسخة احتياطية من مشاريعك بشكل منتظم مع برنامج Prosave.

قم بتشغيل اللوحة في درجات حرارة تتراوح من 0 درجة إلى 50 درجة (أو 55 درجة مع انخفاض الأداء) والرطوبة النسبية بنسبة 90 ٪ لتجنب التكثيف. تجنب وضعها بالقرب من مصادر الحرارة أو المناطق ذات الاهتزازات العالية. النظر في التباين في الهواء الطلق (على سبيل المثال ، 6AV2124-0QC13-0AX0). يتم معتمدة اللوحة على البيئات الخطرة في المنطقة 2 (الغاز) والمنطقة 22 (الغبار) ، ولكن إبقاء اللوحة الخلفية من بيئة متفجرة محتملة.

التعليمات

س: ما هو Siemens 6AV2124-0QC02-0AX1؟

A: The Siemens 6AV2124-0QC02-0AX1 هي لوحة راحة Simatic HMI TP1500 15.4 بوصة مصممة لتطبيقات الأتمتة الصناعية. إنه يتميز بشاشة TFT TFT عالية الدقة (1280 × 800 بكسل) ، واتصال ProfInet و Profibus DP ، و 24 ميغابايت من ذاكرة التكوين. يدعم هذا الجهاز الوعرة الحماية الأمامية المصنفة IP65 ويعمل في درجات حرارة من 0 إلى 50 درجة (حتى 55 درجة مع قيود) ، مما يجعلها مناسبة للبيئات الصناعية القاسية.

س: هل Siemens 6AV2124-0QC02-0AX1 متوافق مع Siemens PLCs الأخرى؟

ج: نعم ، هذه لوحة HMI متوافقة تمامًا مع S7-1200 S7-1200 و S7-1500 و S7-300/400 PLCs عبر ProfInet أو Profibus DP. كما أنه يدعم قدرات الاتصال المتعددة ، مما يسمح بالاتصال المتزامن مع ما يصل إلى 8 PLCs. لتوافق البرنامج ، استخدم TIA Portal V14 SP1 أو أعلى لتكوين المشاريع. تأكد من تثبيت HSP (حزمة دعم الأجهزة) للتكامل السلس.

س: هل يمكنني خفض مستوى البرامج الثابتة لـ Siemens 6AV2124-0QC02-0AX1؟

ج: لا ينصح بتقليصات البرامج الثابتة ما لم يكن مطلوبًا للتوافق. يمكن للبرامج الثابتة عالية الإصدار (على سبيل المثال ، V18) تشغيل مشاريع تم إنشاؤها مع إصدارات أقل (على سبيل المثال ، V14). إذا كانت هناك حاجة إلى تقليل القسري ، فاستخدم TIA Portal لإعادة تكوين HMI مع إصدار البرامج الثابتة المستهدفة وتنزيل المشروع. تأكد من تثبيت ملف HSP للبرامج الثابتة القديمة.
