تعتمد الأتمتة الصناعية على أنظمة تحكم موثوقة وفعالة-وتبرز سلسلة Siemens S7-1500 كأفضل خيار للشركات بجميع أحجامها، بدءًا من الورش الصغيرة وحتى مصانع التصنيع الكبيرة. ولكن مع توفر العديد من نماذج وحدة المعالجة المركزية وخيارات الوحدات، فمن السهل على المشترين أن يشعروا بالإرهاق عند محاولة اختيار مكونات Siemens S7-1500 المناسبة لاحتياجاتهم الخاصة. يمكن أن يؤدي اختيار وحدة المعالجة المركزية الخاطئة أو الوحدة النمطية غير المتوافقة إلى إهدار الأموال أو تأخير النظام أو حتى فشل مهام التشغيل الآلي. ولهذا السبب تم تصميم هذا الدليل: لتقسيم عملية الاختيار خطوة بخطوة، مما يساعدك على فهم ما الذي تبحث عنه، وكيفية مطابقة المكونات مع تطبيقك، وكيفية تجنب الأخطاء الشائعة. سواء كنت جديدًا على Siemens S7-1500 أو تقوم بترقية نظام حالي، فإن النصائح والأفكار الواردة هنا ستضمن لك الاستثمار في إعداد يعمل الآن وينمو مع عملك.
1. فهم احتياجات التطبيقات الصناعية الخاصة بك أولاً
قبل اختيار وحدة المعالجة المركزية والوحدات النمطية Siemens S7-1500، يجب عليك تحديد متطلبات التطبيقات الصناعية الخاصة بك بوضوح. اسأل نفسك: ما هو الغرض الرئيسي من نظام التشغيل الآلي؟ هل تحتاج إلى التحكم المنطقي الأساسي، أو التحكم المعقد في الحركة، أو معالجة البيانات لخط الإنتاج؟ ما عدد نقاط الإدخال/الإخراج (I/O) التي تحتاجها لتوصيل أجهزة الاستشعار والمحركات والأجهزة الأخرى؟ على سبيل المثال، قد يتطلب خط تجميع صغير بضع عشرات فقط من نقاط الإدخال/الإخراج، بينما قد يحتاج مصنع التصنيع الكبير إلى المئات.
والسؤال الرئيسي الآخر هو: هل سيحتاج النظام إلى التوسع في المستقبل؟ إذا كانت شركتك تخطط لإضافة المزيد من الآلات أو الوظائف، فيجب أن يتمتع جهاز Siemens S7-1500 بقدرة توسعة كافية. ضع في اعتبارك أيضًا بروتوكولات الاتصال التي يستخدمها نظامك-هل يحتاج إلى التوافق مع Profinet أو Ethernet/IP أو Modbus؟ تساعدك الإجابة على هذه الأسئلة على تضييق الخيارات وتجنب شراء الميزات غير الضرورية. تعتبر هذه الخطوة حاسمة لأي شخص يتساءل عن كيفية اختيار وحدة المعالجة المركزية Siemens S7-1500 للاستخدام الصناعي، لأنها تضمن أن استثمارك يتوافق مع احتياجات العالم الحقيقي.
2. العوامل الرئيسية لاختيار وحدة المعالجة المركزية المناسبة من Siemens S7-1500
2.1 قوة المعالجة والذاكرة

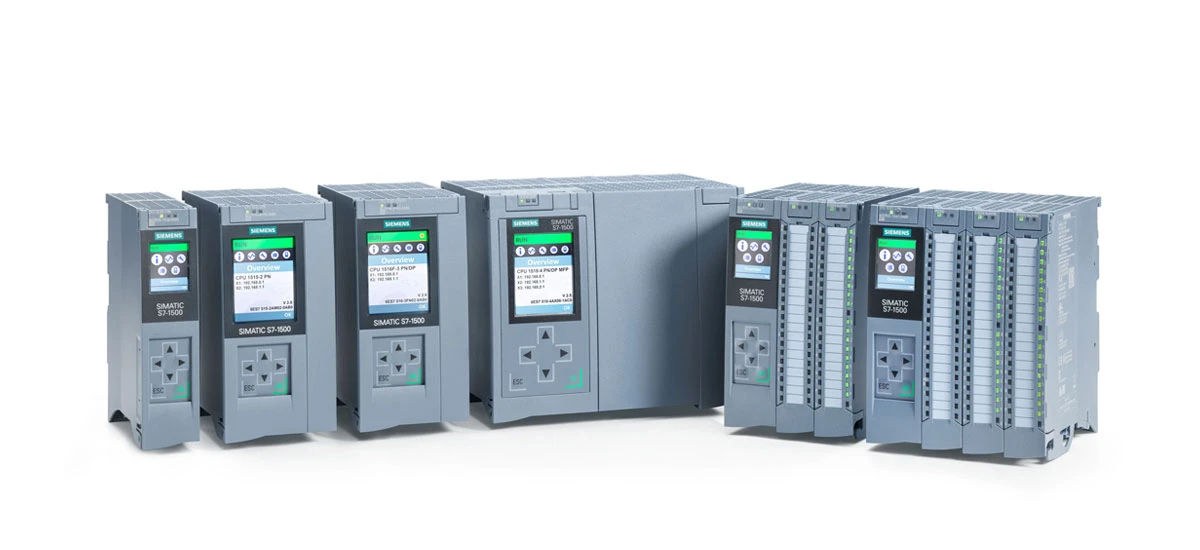

تعد قوة المعالجة والذاكرة لوحدة المعالجة المركزية Siemens S7-1500 من العوامل الأساسية للأداء. تقدم شركة Siemens نماذج مختلفة لوحدة المعالجة المركزية، مثل 1511C، و1513F، و1516F، و1518F، ولكل منها سرعات وأحجام ذاكرة مختلفة. بالنسبة للمهام البسيطة مثل التحكم في جهاز واحد، قد يكون جهاز Siemens S7-1500 1511C-الذي يتمتع بقدرة معالجة متوسطة و1 ميجابايت من ذاكرة العمل-كافيًا. غالبًا ما تكون أفضل وحدة المعالجة المركزية Siemens S7-1500 للمصانع الصغيرة نظرًا لفعاليتها من حيث التكلفة وموثوقيتها.
بالنسبة إلى التطبيقات المعقدة مثل -التحكم في الحركة متعدد المحاور أو تحليل البيانات-في الوقت الفعلي، اختر نموذجًا نهائيًا أعلى-مثل 1518F. يحتوي على معالج أسرع (يصل إلى 1 نانو ثانية لكل تعليمات) وذاكرة عمل أكبر (تصل إلى 20 ميجابايت)، مما يسمح له بمعالجة مهام متعددة في وقت واحد. تحقق دائمًا من المواصفات الفنية لوحدة المعالجة المركزية للتأكد من قدرتها على معالجة بيانات التطبيق الخاص بك خلال الإطار الزمني المطلوب.
2.2 الوظائف المتكاملة وخيارات التوسعة
تأتي وحدات المعالجة المركزية Siemens S7-1500 مزودة بوظائف متكاملة توفر عليك شراء وحدات إضافية. تشتمل معظم الطرز على واجهات Profinet وEthernet لسهولة الاتصال مع الأجهزة الأخرى، مثل أجهزة HMI وأجهزة الاستشعار والأنظمة الأساسية السحابية. يحتوي بعضها أيضًا على وظائف التحكم في الحركة المتكاملة، والتي تعتبر مثالية لتطبيقات مثل الأحزمة الناقلة أو الأذرع الآلية.
خيارات التوسع هي اعتبار مهم آخر. يستخدم Siemens S7-1500 تصميمًا معياريًا، بحيث يمكنك إضافة المزيد من الوحدات مع نمو احتياجاتك. تأكد من أن وحدة المعالجة المركزية بها فتحات توسعة كافية (عادةً من 3 إلى 16) لدعم الوحدات المستقبلية. على سبيل المثال، إذا كنت تحتاج في البداية إلى 32 مدخلاً رقميًا ولكنك قد تضيف 16 مدخلاً آخر لاحقًا، فاختر وحدة معالجة مركزية ذات فتحات إضافية لتجنب استبدال الوحدة بأكملها.
3. اختيار وحدات Siemens S7-1500 المتوافقة
3.1 وحدات الإدخال/الإخراج الرقمية (DI/DO).
وحدات الإدخال/الإخراج الرقمية هي وحدات Siemens S7-1500 الأكثر شيوعًا، وتستخدم لتوصيل الأجهزة الرقمية مثل الأزرار والمرحلات ومصابيح LED. عند اختيار هذه الوحدات، ضع في اعتبارك عدد النقاط التي تحتاجها. تقدم شركة Siemens وحدات تحتوي على 8 أو 16 أو 32 أو 64 نقطة لكل وحدة. على سبيل المثال، قد تحتاج الآلة الصغيرة إلى وحدة DI ذات 16 نقطة ووحدة DO ذات 16 نقطة، بينما قد يتطلب خط الإنتاج وحدات متعددة ذات 32 نقطة.
تحقق أيضًا من تصنيف الجهد (عادةً 24 فولت تيار مستمر) والقدرة الحالية للوحدات. تأكد من قدرتهم على التعامل مع متطلبات الطاقة لأجهزتك-بعض المحركات عالية الطاقة-قد تحتاج إلى وحدات ذات مخرجات تيار أعلى. تذكر أن اختيار الوحدات المتوافقة مع Siemens S7-1500 أمر بالغ الأهمية؛ قد يؤدي استخدام وحدات غير متوافقة إلى حدوث خلل في النظام أو تلف المعدات.
3.2 وحدات الإدخال/الإخراج التناظرية (AI/AO).
يتم استخدام الوحدات التناظرية للأجهزة التي تولد أو تتطلب إشارات مستمرة، مثل أجهزة استشعار درجة الحرارة، أو أجهزة إرسال الضغط، أو محركات التردد المتغير (VFDs). تدعم وحدات Siemens S7-1500 AI أنواع الإشارات المختلفة، بما في ذلك إشارات التيار 4-20 مللي أمبير وإشارات الجهد 0-10 فولت. اختر الوحدة بناءً على المستشعرات التي تستخدمها - على سبيل المثال، يحتاج مستشعر درجة الحرارة بمخرج 4-20 مللي أمبير إلى وحدة الذكاء الاصطناعي التي تدعم هذا النوع من الإشارة.
الدقة هي عامل رئيسي آخر للوحدات التناظرية. توفر الدقة الأعلى (على سبيل المثال، 16-بت) بيانات أكثر دقة، وهو أمر مهم للتطبيقات الدقيقة مثل معدات المختبرات أو أنظمة مراقبة الجودة. إذا كان تطبيقك لا يتطلب دقة عالية، فقد تكون الوحدة النمطية 12 بت أكثر فعالية من حيث التكلفة.
3.3 الاتصالات والوحدات المتخصصة
تعمل وحدات الاتصال على توسيع خيارات الاتصال الخاصة بشركة Siemens S7-1500. إذا كان نظامك يحتاج إلى الاتصال عبر Modbus RTU أو CANopen أو Ethernet/IP، فستحتاج إلى وحدة اتصال مخصصة. على سبيل المثال، تضيف وحدة Siemens S7-1500 CM 1543-1 وظيفة Profinet IO، مما يسمح لوحدة المعالجة المركزية بالاتصال بأجهزة IO متعددة.
تلبي الوحدات المتخصصة احتياجات محددة، مثل وحدات السلامة لأنظمة التوقف في حالات الطوارئ، أو وحدات التحكم في الحركة لتسلسلات الحركة المعقدة، أو وحدات عداد السرعة العالية- لحساب النبضات من أجهزة التشفير. عند اختيار هذه الوحدات، راجع دليل توافق وحدة Siemens S7-1500 للتأكد من أنها تعمل مع وحدة المعالجة المركزية التي اخترتها. على سبيل المثال، يجب أن تكون وحدات السلامة متوافقة مع وظائف السلامة الخاصة بوحدة المعالجة المركزية (CPU) للوفاء بمعايير الصناعة.
4. التحقق من التوافق وتكامل النظام
يعد التوافق أمرًا حيويًا عند إنشاء نظام Siemens S7-1500. حتى إذا اخترت مكونات عالية الجودة، فإن الأجزاء غير المتوافقة سوف تسبب مشكلات. أفضل طريقة للتحقق من التوافق هي استخدام برنامج Siemens TIA Portal، الذي يسمح لك بتكوين وحدة المعالجة المركزية والوحدات النمطية افتراضيًا. سوف ينبهك البرنامج إذا كانت هناك أي وحدات غير متوافقة مع وحدة المعالجة المركزية أو مع بعضها البعض.
ضع في اعتبارك أيضًا تكامل النظام مع المعدات الموجودة. إذا كان لديك بالفعل أجهزة Siemens (مثل S7-1200 أو S7-300 PLCs)، فيمكن لجهاز Siemens S7-1500 الاتصال بها بسلاسة عبر البروتوكولات القياسية. بالنسبة للأجهزة غير التابعة لشركة Siemens، تأكد من أن وحدة المعالجة المركزية أو وحدات الاتصال تدعم البروتوكولات المطلوبة. بالإضافة إلى ذلك، تحقق من مصدر الطاقة - وتأكد من أن وحدة الطاقة يمكنها توفير ما يكفي من الجهد والتيار لوحدة المعالجة المركزية وجميع الوحدات.
5. نصائح عملية لشراء وحدة المعالجة المركزية والوحدات النمطية Siemens S7-1500
عند شراء وحدة المعالجة المركزية والوحدات النمطية Siemens S7-1500، اتبع هذه النصائح للحصول على أفضل قيمة لاستثمارك:
أولاً، قم دائمًا بالشراء من موزعي شركة Siemens المعتمدين. يضمن هذا الاختيار حصولك على قطع غيار Siemens S7-1500 الأصلية، بالإضافة إلى ضمان الشركة المصنعة الكامل وإمكانية الوصول إلى الدعم الفني الاحترافي. قد تبدو المنتجات المقلدة أرخص في البداية، لكنها غالبًا ما تتسبب في حدوث أعطال غير متوقعة في النظام ويمكن أن تجعل ضمان نظام التشغيل الآلي الخاص بك بالكامل غير صالح.
ثانيًا، قم بحساب التكلفة الإجمالية للملكية بدلاً من النظر فقط إلى سعر الشراء الأولي. تتمتع مكونات Siemens S7-1500 الأصلية بعمر خدمة أطول وتتطلب صيانة أقل تكرارًا، مما يوفر لك المال بمرور الوقت. لا تنس تضمين التكاليف مثل برنامج Siemens TIA Portal (اللازم للتكوين) وأي تدريب قد يحتاجه فريقك لمعرفة كيفية استخدام النظام بشكل صحيح.
ثالثًا، تأكد من حجز مساحة للتوسع المستقبلي. حتى لو لم تكن بحاجة إلى وحدات Siemens S7-1500 إضافية في الوقت الحالي، فإن معظم الشركات أو التطبيقات تنمو بمرور الوقت. إن اختيار وحدة المعالجة المركزية Siemens S7-1500 مع المزيد من فتحات التوسعة أو سعة الإدخال/الإخراج الأعلى يعني أنك لن تضطر إلى استبدال النظام بأكمله لاحقًا عندما تحتاج إلى إضافة ميزات أو أجهزة جديدة.
رابعًا، تواصل مع الخبراء الفنيين في شركة Siemens إذا لم تكن متأكدًا من اختياراتك. يمكن لهؤلاء المحترفين مساعدتك في اختيار وحدة المعالجة المركزية والوحدات النمطية Siemens S7-1500 المناسبة لتطبيقك المحدد. كما أنها توفر إرشادات حول التثبيت والتكوين، وهذا مفيد بشكل خاص للمشاريع المعقدة، حيث يمكن أن تؤدي الأخطاء الصغيرة إلى مشاكل كبيرة مثل تأخير الإنتاج.
وأخيرًا، اختبر نظام Siemens S7-1500 الخاص بك جيدًا قبل نشره بالكامل. استخدم بوابة Siemens TIA لإنشاء محاكاة افتراضية للنظام؛ يتيح لك هذا التحقق مما إذا كانت جميع وحدات المعالجة المركزية والوحدات النمطية والأجهزة المتصلة تعمل معًا كما هو متوقع. يساعدك الاختبار المبكر في العثور على مشكلات مثل الوحدات غير المتوافقة أو فجوات الأداء قبل أن تتسبب في حدوث مشكلات في العالم الحقيقي.
6. الأفكار النهائية حول اختيار شركة سيمنز S7-1500
يتطلب تحديد وحدة المعالجة المركزية والوحدات النمطية المناسبة من Siemens S7-1500 تخطيطًا وفهمًا دقيقًا لاحتياجات تطبيقك. تعد Siemens S7-1500 منصة أتمتة موثوقة ومرنة وقوية يمكنها التعامل مع مجموعة واسعة من المهام الصناعية - بدءًا من الآلات الصغيرة وحتى خطوط الإنتاج الكبيرة. من خلال التركيز على قوة المعالجة، والوظائف المتكاملة، وتوافق الوحدة، والتوسع المستقبلي، يمكنك بناء نظام يلبي احتياجاتك الحالية ويتكيف مع التغييرات المستقبلية.
تذكر أن مفتاح النجاح لا يكمن فقط في شراء المكونات الأكثر تكلفة، بل في اختيار المكونات التي تناسب تطبيقك المحدد. استخدم دليل توافق الوحدة النمطية Siemens S7-1500، واستشر الخبراء، واختبرها بدقة لضمان التثبيت والتشغيل السلس. مع الاختيار الصحيح، سيكون Siemens S7-1500 أحد الأصول القيمة لاحتياجات الأتمتة الصناعية الخاصة بك.
