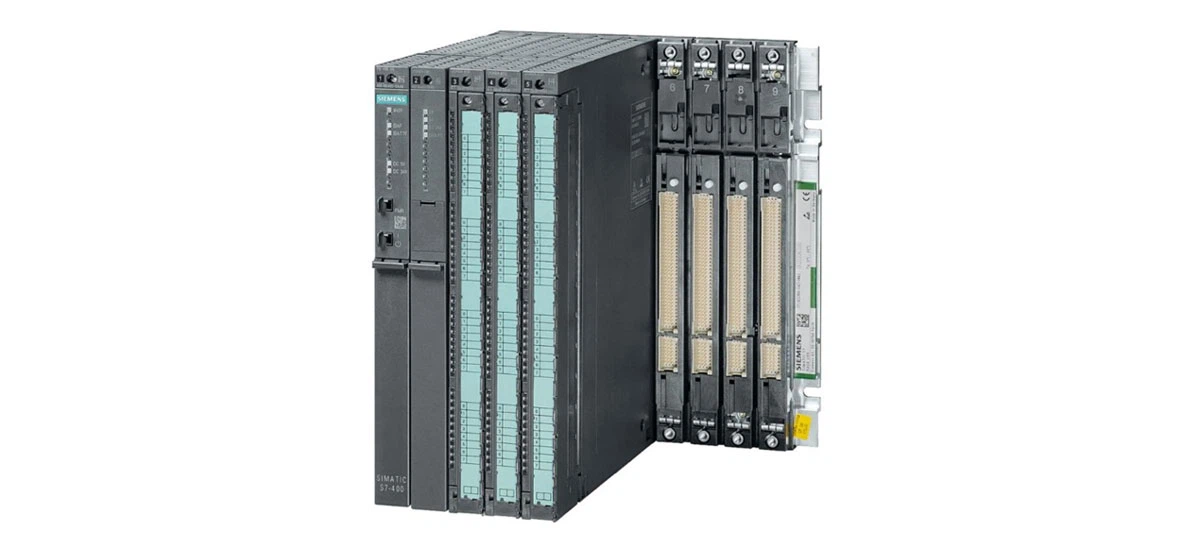

Siemens S7-400 هو نظام تحكم منطقي قابل للبرمجة (PLC) قوي يستخدم على نطاق واسع في الأتمتة الصناعية. في قلب وظائفها توجد وحدات Siemens S7-400 I/O، والتي تعمل كجسر بين PLC وأجهزة العالم الحقيقي مثل أجهزة الاستشعار والمحركات والآلات. سواء كنت تقوم بإعداد خط إنتاج جديد أو ترقية نظام موجود، فإن فهم وحدات الإدخال/الإخراج هذه يعد أمرًا أساسيًا لبناء حل أتمتة موثوق به وفعال. في هذا الدليل، سنقوم بتفصيل الأنواع والمواصفات ونصائح الاختيار لوحدات الإدخال/الإخراج Siemens S7-400، بالإضافة إلى تسليط الضوء على التفاصيل الأساسية لمساعدتك في اتخاذ خيارات مستنيرة.
أنواع وحدات الإدخال/الإخراج Siemens S7-400
وحدات الإدخال/الإخراج Siemens S7-400 تأتي في عدة أنواع، كل منها مصمم لمهام محددة. من الإشارات الرقمية إلى البيانات التناظرية والوظائف المتخصصة، هناك وحدة تناسب كل الاحتياجات الصناعية.
وحدات الإدخال الرقمية
تتعامل وحدات الإدخال الرقمية لجهاز Siemens S7-400 مع الإشارات المنفصلة (تشغيل/إيقاف) من أجهزة مثل مفاتيح الحد وأزرار الضغط وأجهزة استشعار القرب. ومن الأمثلة الشائعة مواصفات وحدة الإدخال الرقمي Siemens S7-400، والتي تدعم عادةً إشارات 24V DC أو 120V AC. تتراوح هذه الوحدات في الحجم من 8 قنوات إلى 64 قناة، مما يتيح لك توصيل أجهزة متعددة دون حدوث فوضى في لوحة التحكم الخاصة بك. إنها مثالية للتطبيقات التي تحتاج فيها إلى اكتشاف الحالات البسيطة، مثل ما إذا كان الباب مغلقًا أو أن الجهاز قيد التشغيل.
وحدات الإخراج الرقمي
ترسل وحدات الإخراج الرقمية إشارات منفصلة للتحكم في الأجهزة مثل المحركات والملفات اللولبية وأضواء المؤشر. مثل وحدات الإدخال، فهي توفر خيارات جهد مختلفة (24 فولت تيار مستمر، 120 فولت تيار متردد) وعدد القنوات. تشتمل بعض الطرز على-حماية مدمجة ضد دوائر القصر، مما يساعد على منع تلف نظام Siemens S7-400. تعتبر هذه الوحدات ضرورية لتنفيذ الأوامر من PLC، مثل تشغيل المضخة أو تنشيط الإنذار.
وحدات الإدخال التناظرية
تعمل وحدات الإدخال التناظرية على تحويل الكميات الفيزيائية المستمرة (مثل درجة الحرارة أو الضغط أو التدفق) إلى بيانات رقمية يمكن لشركة Siemens S7-400 معالجتها. وهي تدعم إشارات مثل التيار 4-20 مللي أمبير أو الجهد الكهربي 0-10 فولت، وهي شائعة في أجهزة الاستشعار من الشركات المصنعة في جميع أنحاء العالم. تحدد دقة هذه الوحدات (عادةً 12 بت أو 16 بت) مدى دقة قياس الإشارات - الدقة الأعلى تعني بيانات أكثر دقة. على سبيل المثال، يمكن لوحدة الإدخال التناظرية 16 بت اكتشاف التغيرات الصغيرة في الضغط، مما يجعلها مناسبة للعمليات الصناعية الدقيقة.
وحدات الإخراج التناظرية
تعمل وحدات الإخراج التناظرية على عكس العملية: فهي تقوم بتحويل الإشارات الرقمية من Siemens S7-400 إلى إشارات تناظرية مستمرة للتحكم في الأجهزة مثل محركات التردد المتغير (VFDs) أو صمامات التحكم. غالبًا ما يعتمد اختيار وحدة الإخراج التناظرية Siemens S7-400 على نوع الإشارة المطلوبة ودقتها. تُستخدم هذه الوحدات في التطبيقات التي تتطلب تحكمًا سلسًا ومتغيرًا، مثل ضبط سرعة الحزام الناقل أو تنظيم تدفق السائل.
وحدات الإدخال/الإخراج المتخصصة
يقدم Siemens S7-400 أيضًا وحدات إدخال/إخراج متخصصة للمهام الصناعية الفريدة. يتضمن ذلك وحدات الاتصال (للاتصال بأنظمة أخرى مثل Profibus أو Ethernet)، ووحدات العداد (لحساب النبضات من أجهزة التشفير)، ووحدات إدخال درجة الحرارة (للتوصيل المباشر للمزدوجات الحرارية أو RTDs). تعد وحدات الإدخال/الإخراج المدمجة Siemens S7-400 للاستخدام الصناعي خيارًا رائعًا للإعدادات ذات المساحة المحدودة، حيث توفر وظائف متعددة في مساحة صغيرة.
المواصفات الرئيسية لوحدات الإدخال/الإخراج Siemens S7-400
لاختيار وحدات الإدخال/الإخراج المناسبة من Siemens S7-400، يتعين عليك فهم مواصفاتها الرئيسية. تضمن هذه التفاصيل عمل الوحدة مع أجهزتك وتلبية متطلبات التطبيق الخاص بك.
تقييمات الجهد والتيار
تشير تقييمات الجهد والتيار إلى الإشارات الكهربائية التي يمكن للوحدة التعامل معها. غالبًا ما تدعم الوحدات الرقمية 24 فولت تيار مستمر (الأكثر شيوعًا في البيئات الصناعية) أو 120 فولت تيار متردد. تعمل الوحدات التناظرية عادةً مع إشارات 4-20 مللي أمبير (التيار) أو 0-10 فولت (الجهد). من المهم جدًا مطابقة هذه التصنيفات مع المستشعرات والمشغلات الخاصة بك - فاستخدام وحدة ذات جهد كهربي خاطئ يمكن أن يؤدي إلى تلف الوحدة وأجهزتك.
دقة الإشارة
الدقة مهمة بالنسبة للوحدات التناظرية. يمكن لوحدة 12 بت تقسيم نطاق الإشارة إلى 4096 خطوة، بينما توفر وحدة 16 بت 65536 خطوة. الدقة الأعلى هي الأفضل للتطبيقات التي تتطلب الدقة، مثل قياس التغيرات الصغيرة في درجات الحرارة في عملية كيميائية. بالنسبة للوحدات الرقمية، الدقة ليست عاملاً، ولكن عدد القنوات (عدد الأجهزة التي يمكنك توصيلها) هو المفتاح.
وقت الاستجابة
وقت الاستجابة هو مدى سرعة معالجة الوحدة للإشارة وإرسالها إلى Siemens S7-400 PLC (أو العكس). بالنسبة إلى-التطبيقات الحساسة للوقت-مثل إيقاف جهاز في حالة الطوارئ، فإنك تحتاج إلى وحدة ذات وقت استجابة سريع (يتم قياسه غالبًا بالميكروثانية). تتمتع الوحدات الرقمية عمومًا بأوقات استجابة أسرع من الوحدات التناظرية، ولكن هذا يختلف حسب الطراز.
التسامح البيئي
يمكن أن تكون البيئات الصناعية قاسية، لذلك تم تصميم وحدات الإدخال/الإخراج Siemens S7-400 لتحمل درجات الحرارة والرطوبة والاهتزازات الشديدة. تعمل معظم الوحدات في نطاق درجة حرارة من 0 درجة إلى 60 درجة (32 درجة فهرنهايت إلى 140 درجة فهرنهايت) ويمكنها التعامل مع مستويات الرطوبة حتى 95% (غير متكثفة). كما أن بعض الطرازات مقاومة للغبار أو محمية ضد رذاذ الماء، مما يجعلها مناسبة للبيئات الخارجية أو البيئات المتسخة.
التوافق
جميع وحدات الإدخال/الإخراج S7-400 من Siemens متوافقة مع عائلة S7-400 PLC، ولكن من المهم التحقق من التوافق مع طراز PLC المحدد لديك (على سبيل المثال، S7-412، S7-417) والوحدات النمطية الأخرى في نظامك. إن توافق وحدة Siemens S7-400 I/O مع أنظمة PLC يضمن الاتصال السلس ويتجنب مشكلات التكوين. يمكنك العثور على قوائم التوافق على الموقع الرسمي لشركة Siemens أو في ورقة بيانات الوحدة.
دليل اختيار وحدات الإدخال/الإخراج من Siemens S7-400
لا يجب أن يكون اختيار وحدات الإدخال/الإخراج المناسبة من Siemens S7-400 أمرًا معقدًا. اتبع هذه الخطوات لمطابقة الوحدة مع تطبيقك:
تقييم متطلبات التطبيق
ابدأ بسرد ما تريد أن تفعله الوحدة. هل تحتاج إلى قراءة إشارات التشغيل/الإيقاف (الإدخال الرقمي) أو قياس درجة الحرارة (الإدخال التناظري)؟ كم عدد الأجهزة التي ستقوم بتوصيلها (عدد القنوات)؟ ما الجهد أو نوع الإشارة الذي تستخدمه أجهزتك؟ على سبيل المثال، إذا كنت تتحكم في محركات 10 24V DC، فإن وحدة الإخراج الرقمي ذات 16 قناة (مع تصنيف 24V DC) تكون مناسبة تمامًا. إذا كنت تقيس الضغط باستخدام مستشعر 4-20 مللي أمبير، فمن الضروري وجود وحدة إدخال تناظرية تدعم تلك الإشارة.
تحقق من التوافق مع Siemens S7-400 PLC
كما ذكرنا سابقًا، تأكد من أن الوحدة تعمل مع طراز S7-400 PLC الخاص بك. تتوافق معظم الوحدات مع كافة وحدات المعالجة المركزية (CPUs) S7-400، لكن بعض الوحدات المتخصصة قد تتطلب إصدارات محددة من البرامج الثابتة. تحقق دائمًا من ذلك من خلال وثائق Siemens أو الدعم الفني لتجنب مشكلات التوافق.
تقييم الظروف البيئية
ضع في اعتبارك المكان الذي سيتم تثبيت الوحدة فيه. إذا كان الأمر في مصنع ساخن أو منطقة خارجية، فاختر وحدة ذات نطاق واسع من درجات الحرارة. إذا كانت المنطقة متربة أو رطبة، فابحث عن الوحدات ذات تصنيفات IP (حماية الدخول) (على سبيل المثال، IP20 للاستخدام الداخلي، وIP65 للاستخدام الخارجي). وهذا يضمن أن الوحدة تدوم لفترة أطول وتعمل بشكل موثوق.
خذ بعين الاعتبار قابلية التوسع
قد ينمو نظام التشغيل الآلي الخاص بك بمرور الوقت، لذا اختر الوحدات التي تتيح لك التوسع بسهولة. تدعم وحدات الإدخال/الإخراج Siemens S7-400 التوسعة المعيارية - ويمكنك إضافة المزيد من الوحدات إلى حامل PLC حسب الحاجة. اختر الوحدات التي تحتوي على قنوات احتياطية كافية لاستيعاب الأجهزة المستقبلية، حتى لا تضطر إلى استبدال الوحدة بأكملها لاحقًا.
قارن التكلفة والأداء
على الرغم من أهمية الميزانية، فلا تضحي بالأداء مقابل سعر أقل. قد لا تلبي الوحدة الأرخص التي تحتوي على ميزات أقل احتياجاتك، مما يؤدي إلى ترقيات مكلفة لاحقًا. قم بموازنة التكلفة مع عوامل مثل الدقة ووقت الاستجابة والمتانة. على سبيل المثال، قد تكون تكلفة الوحدة التناظرية-عالية الدقة أكثر، ولكنها تستحق العناء بالنسبة للعمليات الدقيقة التي تؤثر على جودة المنتج.
الاستخدامات العملية لوحدات الإدخال/الإخراج من Siemens S7-400
تُستخدم وحدات الإدخال/الإخراج من Siemens S7-400 في مجموعة واسعة من الصناعات، وذلك بفضل تنوعها وموثوقيتها. فيما يلي بعض التطبيقات الشائعة:
- تصنيع: في خطوط التجميع، تكتشف وحدات الإدخال الرقمية متى تكون الأجزاء في مكانها، بينما تتحكم وحدات الإخراج الرقمية في الروبوتات والأحزمة الناقلة. تقوم الوحدات التناظرية بمراقبة درجة حرارة الماكينة وضبط السرعة لتحقيق الأداء الأمثل.
- طاقة: في محطات توليد الطاقة، تقوم وحدات الإدخال التناظرية بقياس الجهد والتيار، بينما تقوم وحدات الاتصال المتخصصة بتوصيل PLC بأنظمة إدارة الشبكة.
- معالجة المياه: تتحكم وحدات الإخراج الرقمية في المضخات والصمامات، بينما تقوم وحدات الإدخال التناظرية بمراقبة درجة حموضة الماء ومعدلات التدفق.
- السيارات: في مصانع السيارات، تقوم وحدات الإدخال/الإخراج Siemens S7-400 بتنسيق روبوتات التجميع، وتتبع الأجزاء باستخدام أجهزة الاستشعار، وضمان مراقبة الجودة من خلال قياسات دقيقة.
لماذا تختار وحدات الإدخال/الإخراج Siemens S7-400؟
تتميز وحدات الإدخال/الإخراج Siemens S7-400 بمتانتها وتوافقها وأدائها. لقد تم تصميمها للعمل بسلاسة مع S7-400 PLC، مما يقلل من وقت التكوين والأخطاء. تقدم شركة Siemens أيضًا دعمًا فنيًا ممتازًا ومجموعة واسعة من الوحدات، حتى تتمكن من العثور على ما تحتاجه بالضبط لتطبيقك. سواء كنت شركة صغيرة أو مصنعًا صناعيًا كبيرًا، توفر هذه الوحدات الموثوقية والمرونة للحفاظ على تشغيل نظام التشغيل الآلي الخاص بك بسلاسة.
إذا كنت لا تزال غير متأكد من وحدات الإدخال/الإخراج Siemens S7-400 التي يمكنك اختيارها، فارجع إلى أوراق البيانات الرسمية لشركة Siemens أو استشر أحد خبراء الأتمتة. باستخدام الوحدات المناسبة، سيوفر جهاز S7-400 PLC تحكمًا فعالاً وموثوقًا لسنوات قادمة.
