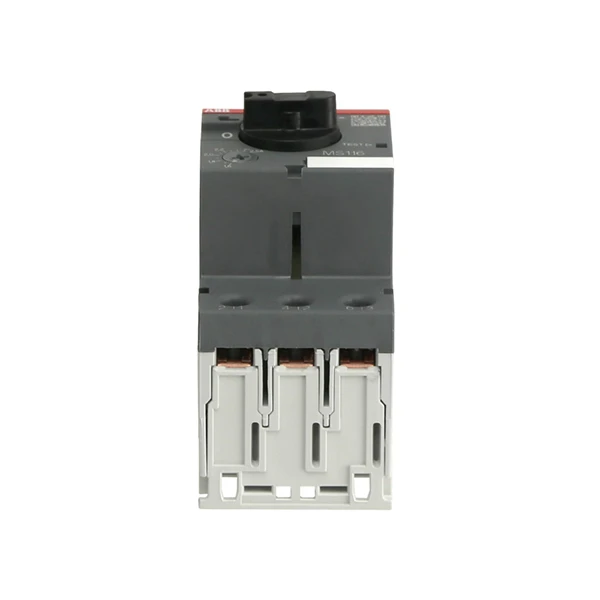

ايه بي بي MS116-2.5A

ماركة:ايه بي بي
نموذج:MS116-2.5A

حالة المخزون:البضائع متوفرة في المخزون.

ميزات المنتج

ABB MS116-2.5A عبارة عن قاطع دائرة لحماية المحرك (MPCB) من عائلة MS116 الشهيرة من ABB. إنه مصمم لحماية المحركات الكهربائية الصغيرة من مشكلتين نموذجيتين: الأحمال الزائدة (عند تدفق الكثير من التيار) والدوائر القصيرة (عندما تنتقل الطاقة في الاتجاه الخاطئ والخطير). هذه الصعوبات يمكن أن تدمر المحركات بسرعة. ومن ثم، يعد هذا الجهاز جانبًا مهمًا في حماية الأنظمة الحركية الصغيرة.

يتمتع ABB MS116-2.5A بتيار مقدر يبلغ 2.5 أمبير، مما يجعله مثاليًا للمحركات الصغيرة. على سبيل المثال، يعمل بشكل جيد مع المحركات ثلاثية الطور حتى 1.1 كيلووات والمحركات أحادية الطور حتى 0.55 كيلووات. يمكن العثور على هذه المحركات في مجموعة متنوعة من التطبيقات، بما في ذلك أدوات الورش الصغيرة (مثل المثاقب الصغيرة)، والأجهزة المنزلية (مثل المراوح الضخمة)، والآلات الصناعية الخفيفة.

يعد تثبيت ABB MS116-2.5A أمرًا بسيطًا. يناسب قضبان DIN القياسية مقاس 35 مم، وهي تقنية شائعة لتركيب المكونات الكهربائية ومتوافقة مع غالبية الخزانات الكهربائية. كما أنه يوفر محطات أسلاك واضحة وسهلة الاستخدام. يمكن للكهربائيين أو الأشخاص ذوي المعرفة الكهربائية الأساسية تركيبه بسهولة دون الحاجة إلى أدوات إضافية.

يتوافق هذا الجهاز مع معايير السلامة الأساسية، بما في ذلك IEC 60947-2. وهذا يعني أنه يتوافق مع معايير السلامة والأداء العالمية، لذلك يمكنك أن تكون واثقًا من أنه سيعمل بأمان في مجموعة متنوعة من الإعدادات. كما أنه يتميز بمفتاح تشغيل/إيقاف يدوي بسيط. إذا تعثرت (يتم إيقاف تشغيلها من تلقاء نفسها) بسبب الحمل الزائد أو ماس كهربائى، فما عليك سوى تصحيح المشكلة قبل الضغط على زر إعادة الضبط لإعادة تنشيطها - لا حاجة لشراء أجزاء جديدة.

تحديد

عدد الأعمدة	3P (ثلاثي القطب)
التصنيف الحالي	2.5 أمبير، نطاق الضبط 1.6-2.5 أمبير
قدرة قطع الدائرة القصيرة-	معيار اللجنة الكهروتقنية الدولية: 50 كيلو أمبير عند 400 فولت؛ UL/CSA: 65 كيلو أمبير
جهد العمل	208-690 فولت تيار متردد
تصاعد	السكك الحديدية الدين
مستوى الحماية	IP20
درجة حرارة التشغيل	−25 درجة إلى +55 درجة
شهادة	سي، أول / وكالة الفضاء الكندية

سيناريوهات التطبيق

يعد ABB MS116-2.5A مكونًا حيويًا للسلامة الكهربائية السكنية. يتم استخدامه بشكل متكرر لحماية الأدوات الكهربائية الصغيرة التي تتطلب تيارًا منخفضًا، مثل مصابيح الطاولة وشواحن الكمبيوتر المحمول ومراوح المكتب الصغيرة وأجهزة الترطيب. تستخدم هذه الأجهزة عادةً القليل من الكهرباء؛ ولذلك، فإن التيار 2.5A الخاص بـ ABB MS116-2.5A مثالي لتلبية متطلباتهم. إذا قمت بتوصيل عدد كبير جدًا من الأجهزة الصغيرة بمقبس واحد (مما يتسبب في التحميل الزائد) أو إذا كان السلك الموجود داخل الجهاز تالفًا (مما يتسبب في حدوث دائرة كهربائية قصيرة)، فسيقوم ABB MS116-2.5A بإيقاف تشغيل الطاقة على الفور. وهذا يحافظ على المعدات من الكسر ويمنع الحرائق الكهربائية المنزلية. تفضل العديد من العائلات ABB MS116-2.5A للاستخدام المنزلي لأنه يمكن الاعتماد عليه وسهل التثبيت.

ABB MS116-2.5A مناسب أيضًا للاستخدام في المكاتب الصغيرة. يمكنه حماية المعدات المكتبية المتواضعة مثل الطابعات والماسحات الضوئية وآلات تمزيق الورق وأجهزة الكمبيوتر المكتبية (للشركات التي لديها متطلبات كمبيوتر أساسية). يتم استخدام هذه الأجهزة كل يوم؛ وبالتالي، تتطلب دوائرها الكهربائية حماية متسقة. تضمن قدرة ABB MS116-2.5A على اكتشاف الأحمال الزائدة والدوائر القصيرة بسرعة أن تعمل المعدات المكتبية بشكل صحيح. على سبيل المثال، إذا تعطلت دائرة الماسح الضوئي، فسيقوم ABB MS116-2.5A بإيقاف الطاقة على الفور، مما يمنع تعرض الماسح الضوئي للتلف ويسمح بمواصلة العمل المكتبي دون انقطاع لفترة طويلة من الوقت. يعد ABB MS116-2.5A خيارًا شائعًا بين أصحاب المكاتب الصغيرة نظرًا لأنه غير مكلف ويضمن سلامة النظام الكهربائي.

التعليمات

س: ما هو مشغل المحرك اليدوي ABB MS116-2.5A وما هي وظيفته الأساسية؟

ج: يعد ABB MS116-2.5A (رمز الطلب 1SAM250000R1007) عبارة عن مشغل محرك يدوي صغير الحجم (يُعرف أيضًا باسم قاطع دائرة حماية المحرك أو واقي المحرك اليدوي). يُستخدم هذا الجهاز لتشغيل وإيقاف المحركات يدويًا، ولتوفير حماية موثوقة وغير قابلة للانصهار ضد الدوائر القصيرة والأحمال الزائدة وفشل الطور. يعد MS116-2.5A مناسبًا لكل من التطبيقات ثلاثية الطور وأحادية الطور ومتوافق تمامًا مع معايير IEC/EN 60947-1 وIEC/EN 60947-2 وIEC/EN 60947-4-1.

س: ما هي مواصفات فقدان الطاقة والمتانة الكهربائية وعزم الدوران المشدود لـ MS116-2.5A؟

ج: يتميز ABB MS116-2.5A بفقدان للطاقة يتراوح من 0.7 إلى 1.8 واط لكل قطب في ظل ظروف التشغيل المقدرة، مما يساهم في التشغيل الفعال للطاقة-. يوفر الجهاز معدل متانة كهربائية يصل إلى 100,000 دورة تحت الحمل، بما يتوافق مع متانته الميكانيكية البالغة 100,000 دورة بدون تحميل، مما يضمن عمر خدمة موثوقًا وطويل الأمد. للتركيب، تتصل الدائرة الرئيسية عبر أطراف لولبية، مما يتطلب عزم ربط يتراوح من 0.8 إلى 1.2 نيوتن متر. تدعم سعة التوصيل الطرفية الموصلات المرنة ذات الطويق من 0.75 إلى 2.5 مم² والموصلات الصلبة من 1 إلى 4 مم². يبلغ طول تجريد الأسلاك الموصى به 9 مم باستخدام مفك براغي Pozidriv 2.

س: ما هي درجة حرارة التشغيل والظروف البيئية لـ MS116-2.5A؟

ج: يعمل ABB MS116-2.5A ضمن نطاق درجة حرارة الهواء المحيط من -25 درجة إلى +70 درجة أثناء التشغيل العادي. للتخزين، تتحمل الوحدة درجات الحرارة من -50 درجة إلى +80 درجة. يتميز الجهاز بتعويض درجة حرارة الهواء المحيط، والذي يقوم تلقائيًا بضبط خصائص الرحلة الحرارية للحفاظ على حماية دقيقة من الحمل الزائد بغض النظر عن تقلبات درجة الحرارة في بيئة لوحة التحكم. أقصى ارتفاع مسموح به للتشغيل هو 2000 متر. تصنيف درجة التلوث هو 3 للمساكن (والدرجة 3 للجهاز بشكل عام وفقًا لبعض المصادر)، مما يشير إلى ملاءمة البيئات الصناعية ذات المستويات المعتدلة من الغبار الموصل أو الرطوبة.

س: ما هي الأبعاد والوزن الدقيق لـ ABB MS116-2.5A؟

ج: يبلغ عرض ABB MS116-2.5A 45 ملم وارتفاعه 90 ملم وعمقه 85.6 ملم (أو 80 ملم لكل بعض المصادر). الوزن الصافي هو 0.265 كجم، مع وزن معبأ يتراوح من 0.265 إلى 0.3 كجم حسب تكوين العبوة. بالنسبة لتركيب قضبان DIN، يناسب الجهاز القضبان القياسية TH35-15 (طول 35 مم × عرض 15 مم) أو TH35-7.5 (طول 35 مم × عرض 7.5 مم) وفقًا للمعيار IEC 60715.

س: هل لا يزال ABB MS116-2.5A قيد الإنتاج؟ ما هي حالة دورة حياة المنتج؟

ج: يظل ABB MS116-2.5A (1SAM250000R1007) متاحًا تجاريًا على مستوى العالم من خلال الموزعين المعتمدين من ABB. سلسلة MS116 عبارة عن خط إنتاج نشط ضمن محفظة ABB للكهرباء. تُنصح المنظمات بالتحقق من توفر الموزع المحلي لحالة المخزون الحالية والمهل الزمنية.
