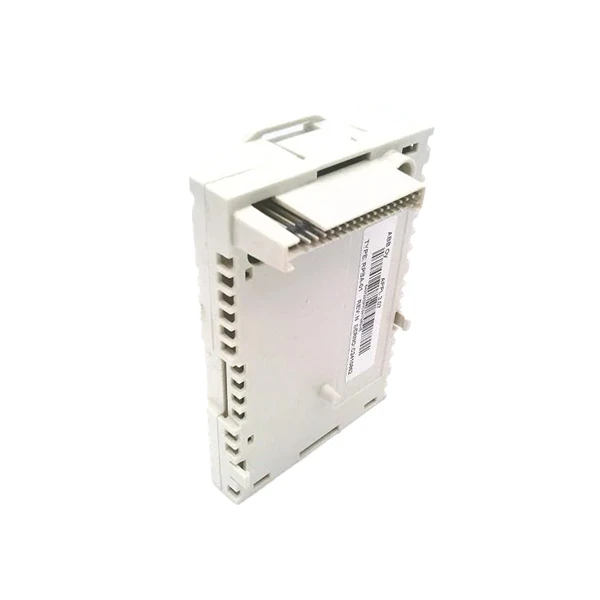

ايه بي بي RPBA-01

ماركة:ايه بي بي
نموذج:رببا-01

حالة المخزون:البضائع متوفرة في المخزون.

وصف المنتج

ABB RPBA-01 عبارة عن وحدة محول اتصالات PROFIBUS DP عالية الأداء- مصنوعة لمحركات الأقراص ذات التردد المتغير (VFDs) من ABB. يتم توصيله بفتحة توسيع وحدة التحكم في محرك الأقراص وتوصيل محرك الأقراص بأي شبكة PROFIBUS DP كعقدة تابعة. تدعم الوحدة كلاً من بروتوكولي PROFIBUS DP-V0 وDP-V1، بمعدلات نقل بيانات تتراوح من 9.6 كيلوبت في الثانية إلى 12 ميجابت في الثانية والكشف التلقائي عن معدل الباود. وهو يعمل مع أنواع PPO من 1 إلى 6 ويدعم ما يصل إلى 244 بايت من بيانات الإدخال و244 بايت من بيانات الإخراج لرسم خرائط مرنة لبيانات العملية. يستخدم ABB RPBA-01 واجهة D-Sub RS-485 ذات 9- سنون ويستمد الطاقة مباشرة من الناقل الداخلي للمحرك بجهد 24 فولت تيار مباشر، ويستهلك أقل من 3 وات. ومع تصنيف IP20 ودرجة حرارة التشغيل من -20 درجة إلى +60 درجة، فإنه يوفر اتصالًا مستقرًا في بيئات المصنع. تشمل نماذج محركات الأقراص المتوافقة ACS550، وACH550، وACS800، وACS580، وACS880، وACQ580. يشتمل ABB RPBA-01 على مؤشرات LED مدمجة للحالة في الوقت الفعلي وتشخيص الأخطاء، مما يقلل وقت استكشاف الأخطاء وإصلاحها بنسبة 40%. يأتي مزودًا بملفات GSD وEDD الرسمية لسهولة التكامل مع Siemens S7 وأساتذة PROFIBUS الآخرين.

تحديد

الحد الأقصى لمعدل الإرسال	12 ميجابت في الثانية (على مسافات أقل من أو تساوي 100 متر)
جهد الإدخال	24 فولت تيار مستمر
استهلاك الطاقة	1.5 W
الواجهة المادية	موصل أنثى DB9 (RS-485)
أبعاد	150 مم × 50 مم × 125 مم (العرض × الارتفاع × العمق)
وزن	0.3 كجم
درجة حرارة التشغيل	0 درجة ~ 55 درجة (بدون تخفيض)
رطوبة	5%~95% رطوبة نسبية (غير -تكثيف)
فئة الحماية	IP20

ميزات المنتج

يدعم ABB RPBA-01 بروتوكولات Profibus DP-V0 وDP-V1، بمعدل نقل أقصى يصل إلى 12 ميجابت في الثانية (للمسافات التي تقل عن أو تساوي 100 متر)، مما يتيح نقل البيانات بسرعة ودقة لكميات هائلة من البيانات. تتمتع وحدة المحول هذه بقدرة التكيف التلقائي لمعدل الباود التي تمتد من 9.6 كيلوبت في الثانية إلى 12 ميجابت في الثانية، مما يضمن نقل بيانات قويًا وموثوقًا في المواقف الصناعية المتنوعة.

يتمتع محول RPBA-01 Profibus DP بإمكانيات ممتازة لمعالجة البيانات. يمكنه التعامل مع 56 بايت كحد أقصى من تبادل بيانات الإدخال/الإخراج الدوري (إدخال 28 بايت + 28 إخراج بايت) وما يصل إلى 480 بايت من نقل البيانات غير الدوري.

يمكن لمحول ABB RPBA-01 Profibus DP الاتصال بشبكات Profibus DP الحالية باستخدام موصل ناقل متوازي 34- سنًا وواجهة D-Sub ذات 9 سنون. تستخدم إعدادات عنوان العقدة تصميمًا مباشرًا لمفتاح دوار (00-99)، بينما يتم ضبط نهاية الناقل باستخدام مفاتيح DIP، مما يبسط إلى حد كبير عمليات التثبيت والتشغيل في الموقع.

تقدم ABB مساعدة مكثفة في مجال الاعتماد لمحول RPBA-01 Profibus DP، بما في ذلك التوافق مع معايير التوافق الكهرومغناطيسي EN 50081-2 وEN 50082-2. تتمتع الوحدة بعمر خدمة متوقع يصل إلى 100000 ساعة، مما يضمن حصول المستخدمين على أداء ثابت طويل الأمد.

التعليمات

س: ما هي وحدة محول ABB RPBA-01 PROFIBUS DP؟

ج: إن ABB RPBA-01 عبارة عن وحدة محول اتصالات مصممة خصيصًا لمحركات ABB. فهو يمكّن محرك الأقراص من الاتصال بشبكة PROFIBUS، ويعمل كجهاز تابع على تلك الشبكة. تدعم الوحدة اتصال PROFIBUS DP-V0 وDP-V1، وتكتشف تلقائيًا نوع البرقية، وتدعم رسائل PPO من 1 إلى 6، مع ملفات تعريف اتصالات محرك PROFIdrive وABB. فهو يتكامل مع فتحة خيار محرك الأقراص، مما يسمح بإرسال أوامر التحكم إلى محرك الأقراص، وتعيين مراجع السرعة أو عزم الدوران، وقراءة معلومات الحالة، وتعديل معلمات محرك الأقراص، وإعادة ضبط أخطاء محرك الأقراص.

س: ما هي محركات ABB المتوافقة مع وحدة RPBA-01؟

ج: وحدة RPBA-01 متوافقة مع سلسلة محركات ABB التالية: ACS550، ACH550، ACS800، ACQ800، وDCS800. بالنسبة لنماذج محركات محددة مثل ACS550، يجب إدخال الوحدة في SLOT2؛ بالنسبة لـ ACS800، يجب إدخاله في الفتحة 1. ملف GSD المطلوب لتكوين المحطة الرئيسية هو ABB_0812.GSD.

س: ما هي معدلات نقل البيانات التي يدعمها ABB RPBA-01؟

ج: يدعم ABB RPBA-01 10 معدلات لنقل البيانات. تتضمن المجموعة الكاملة: 9.6 كيلوبت/ثانية، 19.2 كيلوبت/ثانية، 45.45 كيلوبت/ثانية، 93.75 كيلوبت/ثانية، 187.5 كيلوبت/ثانية، 500 كيلوبت/ثانية، 1.5 ميجابت/ثانية، 3 ميجابت/ثانية، 6 ميجابت/ثانية، و12 ميجابت/ثانية. يتم الكشف عن الأسعار تلقائيًا بواسطة الوحدة، مما يؤدي إلى تبسيط عملية التكوين.

س: ما هي المواصفات الكهربائية ومتطلبات الطاقة لجهاز RPBA-01؟

ج: يعمل RPBA-01 على 24 فولت تيار مستمر ± 10%، مع الحد الأقصى لاستهلاك التيار 350 مللي أمبير (5 فولت) الذي توفره لوحة التحكم الخاصة بمحرك الأقراص. يبلغ استهلاك الطاقة 3.5 واط، مع زمن استجابة نموذجي أقل من 1 مللي ثانية. جهد العزل 1500 فولت تيار مستمر.

س: ما هي الأبعاد المادية والوزن لجهاز ABB RPBA-01؟

ج: أبعاد الوحدة هي 95 مم × 62 مم × 34 مم (حوالي 3.74 بوصة × 2.44 بوصة × 1.34 بوصة). الوزن 0.25 كجم. يبلغ سُمك العلبة 34 مم، ويتم تركيب الوحدة مباشرة في فتحة الخيارات الموجودة على لوحة تحكم محرك الأقراص. للتثبيت الآمن، يتم استخدام اثنين من البراغي M3×10 لتثبيت الوحدة في مكانها.
