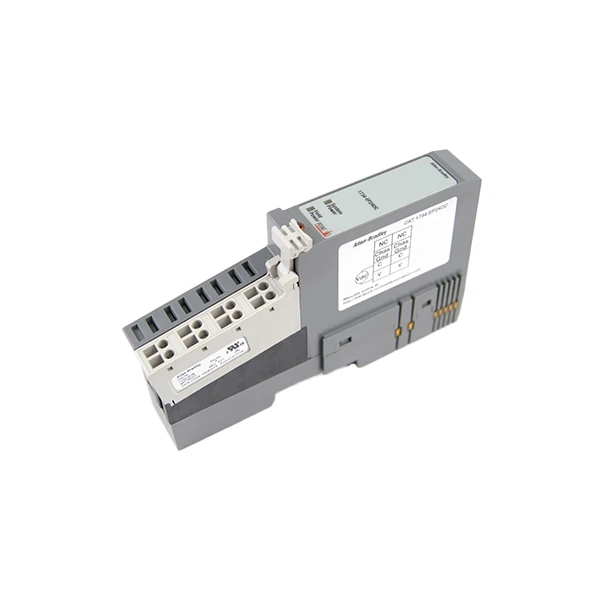

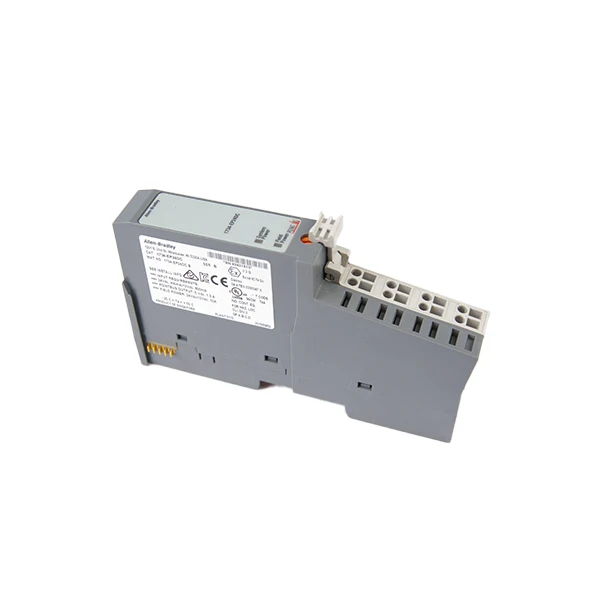

ألين برادلي 1734-EP24DC

تعد Allen Bradley 1734-EP24DC عبارة عن وحدة طاقة توسعة عالية الجودة-من سلسلة POINT I/O، وقد تم تصميمها وتصنيعها بفخر بواسطة العلامة التجارية Allen-Bradley ذات السمعة الطيبة التابعة لشركة Rockwell Automation. يتمتع Allen Bradley 1734-EP24DC بجهد إدخال اسمي يبلغ 24 فولت تيار مستمر ويدعم نطاق إدخال مرن يتراوح من 10 فولت إلى 28.8 فولت تيار مستمر لاستيعاب ظروف إمداد الطاقة المختلفة. يبلغ الحد الأقصى لتيار الإدخال 400 مللي أمبير عند 24 فولت تيار مستمر ويمكنه تحمل تيار متصاعد قدره 6 أمبير لمدة 10 مللي ثانية، بالإضافة إلى حماية القطبية العكسية لمنع الأضرار الناجمة عن الأسلاك الخاطئة. تقوم الوحدة بإخراج طاقة ثابتة 5 فولت تيار مستمر إلى POINTBus، مع اختلاف تيار الإخراج قليلاً لكل عملية تثبيت: 1 أمبير إلى 1.3 أمبير للتركيب الأفقي (اعتمادًا على جهد الإدخال) و1 أمبير للوضع الرأسي. وهذا يضمن طاقة كافية لتوصيل 4 إلى 17 وحدة إدخال/إخراج، وفقًا للمتطلبات الحالية لكل وحدة.

يتميز Allen Bradley 1734-EP24DC بأنه خفيف الوزن وصغير الحجم، حيث يبلغ قياسه 76.2 × 25.4 × 133.4 ملم (3.0 × 1.0 × 5.25 بوصة) ويزن 120 جرامًا فقط (4.3 أونصة). يمكن تركيبه بسهولة على قضبان DIN في خزائن التحكم. يمكن أن تعمل الوحدة في درجات حرارة تتراوح من -20 درجة إلى 55 درجة (-13 درجة فهرنهايت إلى 131 درجة فهرنهايت) ومستويات رطوبة نسبية تتراوح من 5% إلى 95% دون تكثيف، مما يضمن طول العمر في البيئات الصناعية القاسية. يمكنه تحمل الاهتزازات حتى 5 جرام (10 ~ 500 هرتز) والصدمات حتى 30 جرام، مما يجعله موثوقًا به في أماكن العمل القاسية.

يشتمل Allen Bradley 1734-EP24DC على مصباحي مؤشر أخضر-أحدهما لحالة الطاقة الميدانية والآخر لطاقة النظام بجهد 5 فولت - مما يتيح عمليات فحص بصرية بسيطة. فهو يوفر منع تسرب المدخلات، مما يضمن الحفاظ على معلمات الإخراج لمدة 10 مللي ثانية عند التحميل الكامل حتى عندما ينخفض ​​جهد الإدخال إلى 10 فولت. مع جهد عزل مستمر يبلغ 50 فولت وناقل طاقة ميداني 24 فولت تيار مستمر، توفر الوحدة توزيعًا آمنًا وفعالًا للطاقة لوحدات الإدخال/الإخراج المرفقة. كما أنها تأتي مع شهادات مختلفة، بما في ذلك CE، UL، CUL، وGOST، مما يشير إلى أنها تلبي معايير السلامة الصناعية والأداء العالمية.
