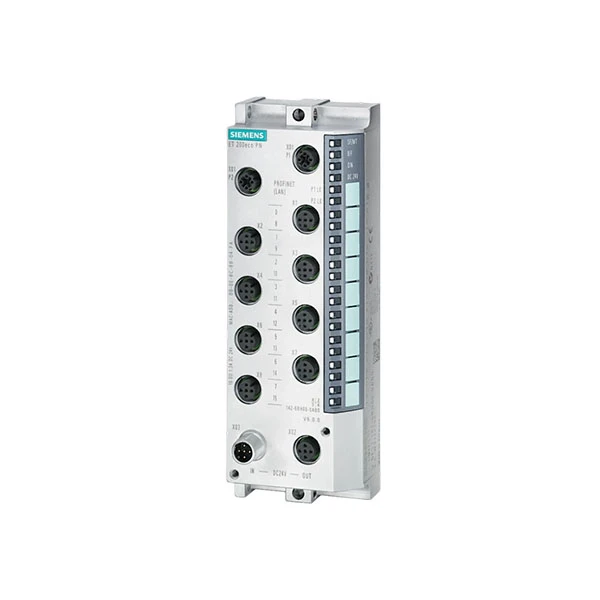

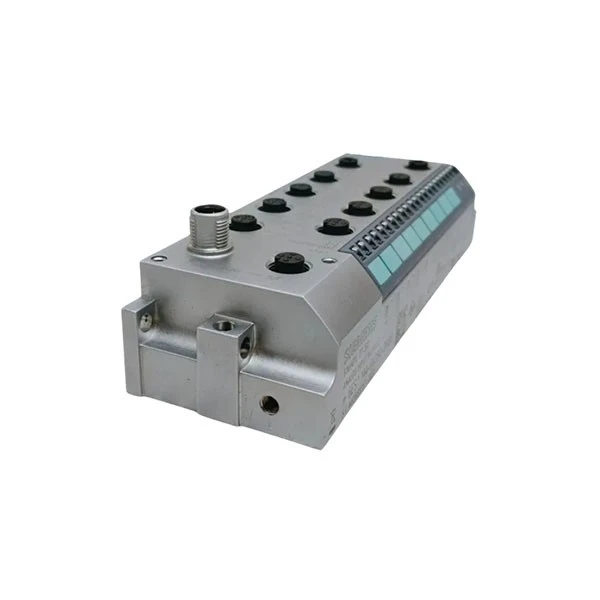

سيمنز 6ES7144-6KD50-0AB0

ماركة:سيمنز
نموذج:6ES7144-6KD50-0AB0

حالة المخزون:البضائع متوفرة في المخزون.

ميزات المنتج

Siemens 6ES7144-6KD50-0AB0 عبارة عن وحدة إدخال تناظرية ذات 8 قنوات مع 8 موصلات M12، مما يجعل الاتصالات أكثر ملاءمة وأمانًا. يعمل على مصدر طاقة 24 فولت تيار مستمر وله نطاق جهد دخل يتراوح من 20.4 إلى 28.8 فولت تيار مستمر، وهو آمن وثابت. يتمتع Siemens 6ES7144-6KD50-0AB0 باستخدام تيار نموذجي يبلغ 110 مللي أمبير وفقدان للطاقة يبلغ حوالي 2.8 وات، مما يجعله موفرًا للطاقة وصديقًا للبيئة. علاوة على ذلك، تتضمن هذه الوحدة حماية من القطبية العكسية، والتي يمكن أن تمنع الضرر الناتج عن الأسلاك الخاطئة، وبالتالي زيادة عمر الخدمة. تشتمل وحدة Siemens 6ES7144-6KD50-0AB0 ET 200ECO PN على 8 قنوات مستقلة قابلة للتعديل يمكن تعديلها بناءً على متطلبات الاستخدام المتنوعة، مما يجعلها أكثر قابلية للتكيف في التطبيقات الفعلية.

تقبل وحدة الإدخال التناظرية Siemens 6ES7144-6KD50-0AB0 مجموعة متنوعة من أنواع الإشارات، بما في ذلك الجهد والمزدوجات الحرارية (E، J، K، N)، ومقاييس الحرارة المقاومة (Ni 100/1000/120/200/500، Pt 100/1000/200/500)، والمقاومات (0-150/300/600/3000 أوم). إنه يدعم تقنيات التوصيل بسلكين، 3 أسلاك، و4 أسلاك، مما يسمح له بالتعامل مع مجموعة متنوعة من متطلبات القياس في الإنتاج الصناعي. يتمتع جهاز Siemens 6ES7144-6KD50-0AB0 بدقة تصل إلى 16 بت، مما يضمن نتائج قياس موثوقة. الخطأ الخطي هو ±0.01% فقط بالنسبة لنطاق الإدخال، مما يشير إلى الدقة العالية. تتمتع هذه الوحدة أيضًا بأداء جيد ضد التداخل، مع تداخل بين القنوات لا يقل عن -85 ديسيبل، مما يضمن استقرار نقل البيانات حتى في المواقف الصناعية المعقدة.

يحتوي Siemens 6ES7144-6KD50-0AB0 على واجهة اتصال PROFINET IO مع محول متكامل ومعدل نقل يصل إلى 100 ميجابت/ثانية، مما يسمح بتبادل البيانات بسرعة ومستقر مع المعدات الصناعية الأخرى. وهو يدعم العديد من البروتوكولات، بما في ذلك PROFINET IO، وSNMP، وDCP، وLLDP، وping، وARP، بالإضافة إلى بروتوكول تكرار الوسائط MRP، مما يزيد من موثوقية نظام الاتصال. تشتمل الوحدة الصناعية Siemens 6ES7144-6KD50-0AB0 IP67 أيضًا على وظيفة تشخيصية قد تولد إنذارات تشخيصية وتسمح للمستخدمين بالوصول إلى المعلومات التشخيصية، مما يسهل تحديد المشكلات وإصلاحها بسرعة. الحجم الميكانيكي هو 60 مم × 175 مم × 49 مم، ويبلغ وزنه حوالي 930 جرامًا، مما يجعله صغير الحجم وسهل التركيب في مساحة محدودة.

تحديد

نموذج	6ES7144-6KD50-0AB0
سلسلة المنتجات	إي تي 200 إيكو بي إن
نوع المنتج	وحدة إدخال تناظرية ذات 8 قنوات
فئة الحماية	IP65/67
تصنيف الجهد العرض	24 فولت تيار مستمر
عكس حماية القطبية	نعم (يمنع الضرر)
الاستهلاك الحالي (نموذجي)	110 مللي أمبير
فقدان الطاقة (نموذجي)	2.8 W

احتياطات

عند استخدام Siemens 6ES7144-6KD50-0AB0، اتبع هذه الخطوات للحفاظ على أدائها الآمن والموثوق مع إطالة عمر الخدمة أيضًا. أولاً وقبل كل شيء، يجب أن يكون مصدر الطاقة لجهاز Siemens 6ES7144-6KD50-0AB0 24 فولت تيار مستمر، مع التحكم الدقيق في نطاق جهد الإدخال بين 20.4 فولت تيار مستمر و28.8 فولت تيار مستمر. لا تقم بتوصيله بجهد يتجاوز هذا النطاق، لأن هذا سيؤدي إلى تدمير وحدة الإدخال التناظرية Siemens 6ES7144-6KD50-0AB0. على الرغم من أن Siemens 6ES7144-6KD50-0AB0 يتضمن حماية قطبية عكسية، إلا أنه لا يزال يتعين عليك التحقق بعناية من الأقطاب الإيجابية والسلبية لمصدر الطاقة قبل توصيل الكابلات لتجنب الاتصال غير المناسب.

يتمتع Siemens 6ES7144-6KD50-0AB0 بشهادة حماية IP65/67، مما يجعله مناسبًا للإعدادات الصناعية الصعبة. ومع ذلك، لا يمكن استخدامه في المناطق ذات درجات الحرارة القصوى أو التآكل الكبير أو الاهتزازات الشديدة. نطاق درجة حرارة العمل المقترح لشركة Siemens 6ES7144-6KD50-0AB0 هو -25 درجة إلى +60 درجة؛ إذا تم استخدامه خارج هذا النطاق، فسيتأثر الأداء وقد تتلف المكونات الداخلية. علاوة على ذلك، لا تحاول تفكيك Siemens 6ES7144-6KD50-0AB0 أثناء تشغيله، لأن ذلك قد يؤدي إلى حدوث صدمة كهربائية أو فشل الوحدة. قبل إجراء أي صيانة أو تفكيك، قم بإيقاف تشغيل الطاقة وانتظر بضع دقائق لضمان السلامة.

لتحقيق اتصال ثابت واتصال جيد، قم بتوصيل سلك Siemens 6ES7144-6KD50-0AB0 باستخدام الموصلات الدائرية M12 ذات 4/5 سنون الموصى بها. سوف تؤدي الأسلاك السائبة إلى بيانات قياس خاطئة أو فشل في الاتصال بـ Siemens 6ES7144-6KD50-0AB0. الحد الأقصى لطول الكابل المحمي المستخدم لشركة Siemens 6ES7144-6KD50-0AB0 هو 30 مترًا؛ لا تستخدم كابلات أطول من هذا الطول، حيث سيتم التداخل مع الإشارة، مما يقلل من دقة القياس. عند تكوين 8 قنوات مستقلة لـ Siemens 6ES7144-6KD50-0AB0، قم بتكوين نوع الإشارة (مثل RTD أو TC أو الجهد الكهربي) وفقًا لاحتياجاتك المحددة، بدلاً من خلط أنواع إشارات متعددة بشكل عشوائي دون تحديد المعلمات.

التعليمات

س: ما هي وحدة Siemens 6ES7144-6KD50-0AB0 وماذا تفعل؟

ج: إن Siemens 6ES7144-6KD50-0AB0 عبارة عن وحدة إدخال تناظرية مدمجة وقوية لنظام الإدخال/الإخراج الموزع SIMATIC ET 200ECO PN. وهو يعمل بمثابة واجهة ميدانية، حيث يجمع بيانات درجة الحرارة مباشرة من أجهزة الاستشعار الموضوعة على الآلات. يحتوي على ثماني قنوات إدخال تناظرية تهدف إلى توصيل أجهزة كشف درجة الحرارة المقاومة (RTDs) والمزدوجات الحرارية (TCs).

س: كيف يفيد تصنيف الحماية IP67 تصميم نظام التشغيل الآلي الخاص بي؟

ج: تسمح حماية IP67 لوحدة ET 200ECO PN بتصميم لامركزي للآلة. يمكن تركيب وحدة الإدخال/الإخراج على الفور في مكان وجود المستشعرات-على جزء متحرك من الآلة، أو في بيئة متربة، أو بالقرب من الماء. وهذا يلغي الحاجة إلى أسلاك استشعار طويلة ومكلفة تؤدي إلى الخزانة المركزية، مما يؤدي إلى تبسيط الأسلاك وتعزيز موثوقية النظام.
