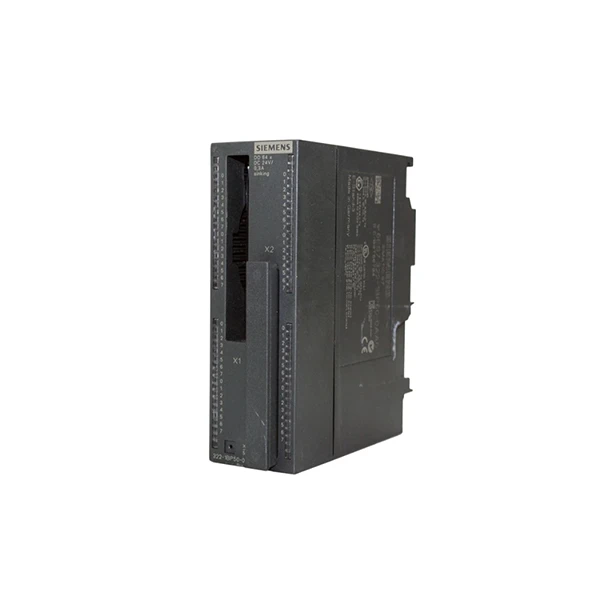

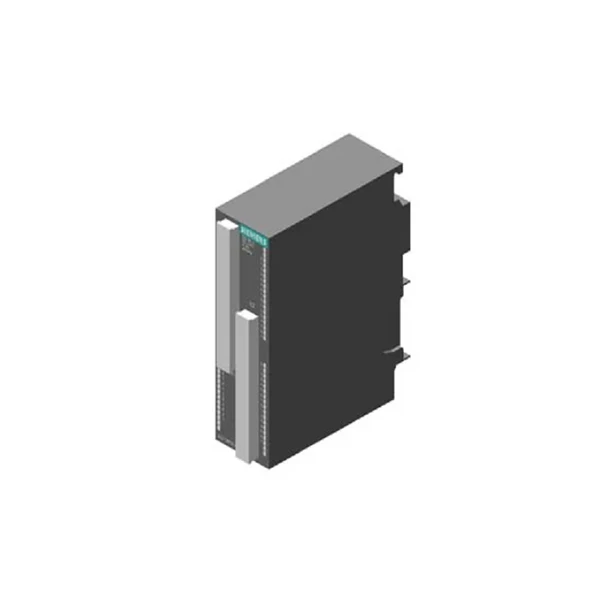

سيمنز 6ES7322-1BP50-0AA0

ماركة:سيمنز
نموذج:6ES7322-1BP50-0AA0

حالة المخزون:البضائع متوفرة في المخزون.

ميزات المنتج

Siemens 6ES7322-1BP50-0AA0 عبارة عن وحدة إخراج رقمية عالية الجودة للأتمتة الصناعية من مجموعة منتجات Siemens SIMATIC S7-300. يعمل Siemens 6ES7322-1BP50-0AA0 بقوة 24 فولت تيار مستمر (مع نطاق جهد يتراوح من 20.4 فولت تيار مستمر إلى 28.8 فولت تيار مستمر) ويوفر أداءً ثابتًا للتشغيل على المدى الطويل. يمكن لكل من مخرجاتها الرقمية الـ 64 توفير تيار أقصى يبلغ 0.3 أمبير، وتنقسم الوحدة إلى أربع مجموعات (16 مخرجًا لكل منها) مع عزل كهربائي بينها لمنع التداخل وضمان التشغيل الآمن. يبلغ إجمالي تيار الإخراج للوحدة 8 أمبير، وتستهلك 6 واط فقط من الطاقة، مما يساعد على توفير الطاقة في الإعدادات الصناعية.

أحد الجوانب الأكثر بروزًا في Siemens 6ES7322-1BP50-0AA0 هو وظائف الحماية المضمنة-. تتمتع كل قناة إخراج بحماية خاصة بها من الدائرة القصيرة-، وتوفر الوحدة أيضًا حماية من الحمل الزائد، مما يقلل من خطر التلف الناتج عن الأعطال الكهربائية. ويستخدم تقنية M-write، التي تتيح عمليات الكتابة المباشرة للذاكرة لتطبيقات التحكم عالية السرعة. تعمل الوحدة بشكل جيد مع الأحمال المختلفة، بما في ذلك الأحمال المقاومة حتى 100 هرتز، والأحمال الحثية عند 0.5 هرتز، وأحمال المصباح عند 10 هرتز.

يعد تثبيت واستخدام Siemens 6ES7322-1BP50-0AA0 أمرًا بسيطًا. الأبعاد المدمجة (40 مم × 125 مم × 112 مم) والتوافق مع قضبان DIN التقليدية تجعلها مثالية لخزائن التحكم. تزن الوحدة حوالي 1 كجم وتتمتع بدرجة حماية IP20، مما يجعلها مناسبة للبيئات الصناعية الداخلية مع درجات حرارة تتراوح من 0 درجة إلى 60 درجة. يتم توصيله عبر موصل أمامي ذو 40 سنًا (الوحدة الطرفية الموصى بها: 6ES7392-1BN00-0AA0) وهو متوافق مع كل من الكابلات المحمية (حتى 1000 متر) والكابلات غير المحمية (حتى 600 متر)، مما يوفر مرونة الأسلاك.

تحديد

نموذج	6ES7322-1BP50-0AA0
نوع المنتج	وحدة الإخراج الرقمي من سلسلة SIMATIC S7-300 SM 322
نوع الإخراج	غرق الناتج
عدد النواتج	64 مخرج رقمي (DO)
عزل المجموعة	16 مخرجات لكل مجموعة
تصنيف جهد الحمل (L+)	24 فولت تيار مستمر
استهلاك الطاقة	6 W
الحد الأقصى لتيار الإخراج	2 A

احتياطات

عند استخدام Siemens 6ES7322-1BP50-0AA0، اتخذ هذه الخطوات الحاسمة لضمان التشغيل الآمن للوحدة، وعمر الخدمة الممتد، والأداء الموثوق. قم دائمًا بإيقاف تشغيل مصدر الطاقة قبل توصيل أو فصل Siemens 6ES7322-1BP50-0AA0. لا تتعامل أبدًا مع الوحدة أو موصلاتها أثناء تشغيل الطاقة، حيث قد يؤدي ذلك إلى حدوث صدمات كهربائية أو تلف الوحدة أو إصابة المعدات المرتبطة بها مثل صمامات الملف اللولبي أو الموصلات.

يجب تثبيت Siemens 6ES7322-1BP50-0AA0 على سكة DIN عادية، كما هو محدد. تأكد من أن سطح التركيب مسطح وجاف، وتجنب وضع الوحدة بالقرب من مصادر الاهتزاز العالي أو الحرارة الشديدة أو التداخل الكهرومغناطيسي، مثل المحركات القوية أو الأسلاك ذات الجهد العالي. ويعني تصنيف الحماية IP20 الخاص بالوحدة أنه لا يجوز استخدامها إلا في الداخل في خزائن التحكم؛ ستؤدي الرطوبة المباشرة أو الغبار أو الغازات المسببة للتآكل إلى تدمير مكوناته الداخلية.

عند إجراء التوصيلات الكهربائية، اتبع بدقة حدود الجهد والتيار الخاصة بشركة Siemens 6ES7322-1BP50-0AA0. يجب أن يكون جهد الحمل بين 20.4 فولت تيار مستمر و28.8 فولت تيار مستمر؛ قد يؤدي تجاوز هذا النطاق إلى احتراق الوحدة. يمكن لكل قناة إخراج أن تحمل تيارًا أقصى يبلغ 0.3 أمبير، ولا يمكن أن تتجاوز كل مجموعة مكونة من 16 مخرجًا 2 أمبير بشكل عام. لا تقم أبدًا بتوصيل الأحمال التي تتجاوز هذه الحدود، لأن ذلك سيؤدي إلى حماية من قصر الدائرة أو التحميل الزائد، بالإضافة إلى تلف دائم للقنوات. تأكد أيضًا من صحة قطبية الأسلاك؛ يمكن أن يؤدي عكس التوصيلات الموجبة (L+) والسالبة (M) إلى حدوث مشكلات.

التعليمات

س: ما هو جهاز Siemens 6ES7322-1BP50-0AA0 وما هي وظيفته الأساسية؟

ج: إن Siemens 6ES7322-1BP50-0AA0 عبارة عن وحدة إخراج رقمية (DO) S7-300. إنه مكون أساسي للأتمتة الصناعية، حيث يعمل كحلقة وصل بين وحدة المعالجة المركزية (CPU) الخاصة بشركة Siemens S7-300 PLC والمحركات الخارجية. يتمثل دورها الرئيسي في تحويل الإشارات المنطقية الداخلية لـ PLC (0/1) إلى إشارات تحويل تيار مباشر مادية عالية الطاقة بجهد 24 فولت. يتيح ذلك لـ PLC التحكم في الأجهزة مثل صمامات الملف اللولبي والموصلات والمرحلات ومصابيح المؤشر ومشغلات المحرك في بيئة التصنيع أو المعالجة.

س: هل 6ES7322-1BP50-0AA0 متوافق مع نظام S7-300 PLC الحالي الخاص بي؟

ج: نعم، تم تصميم 6ES7322-1BP50-0AA0 للعمل بسلاسة مع نظام Siemens SIMATIC S7-300 PLC. يمكن تركيبه على أي سكة DIN قياسية S7-300 ويتصل بحافلة اللوحة الإلكترونية المعززة. يجب عليك التأكد من أن وحدة إمداد الطاقة (PS) S7-300 الخاصة بك يمكنها توفير تيار كافٍ لتشغيل كل من ناقل اللوحة الإلكترونية المعززة وجهد الحمل 24 فولت تيار مستمر الذي تتطلبه هذه الوحدة المكونة من 32 نقطة. قم دائمًا بفحص الإعدادات في برنامج البرمجة Siemens STEP 7 (TIA Portal) لضمان التوافق وتعيين العنوان.
