مرحبًا يا من هناك! أنا مورد لوحدات Siemens PLC ، ورأيت بشكل مباشر كيف يمكن للتداخل الكهربائي أن يفسد مع هذه الأجهزة الأنيقة. في هذه المدونة ، سأشارك بعض النصائح العملية حول كيفية حماية وحدات Siemens PLC من التداخل الكهربائي.
فهم التداخل الكهربائي
أول الأشياء أولاً ، دعنا نتحدث عن التدخل الكهربائي. التداخل الكهربائي ، المعروف أيضًا باسم التداخل الكهرومغناطيسي (EMI) أو التداخل في التردد الراديوي (RFI) ، هو الاضطراب الذي يؤثر على الدائرة الكهربائية بسبب التعريفي الكهرومغناطيسي أو الإشعاع الكهرومغناطيسي المنبعث من مصدر خارجي. يمكن أن يسبب مواطن الخلل أو أعطال أو حتى أضرار دائمة لوحدات Siemens PLC الخاصة بك.
هناك نوعان رئيسيان من التداخل الكهربائي: أجريت وإشعاع. يتم إجراء تداخل يتم إجراؤه على طول خطوط الكهرباء أو كابلات الإشارة أو غيرها من المسارات الموصلة. التداخل المشع ، من ناحية أخرى ، ينتقل عبر الهواء كمواد كهرومغناطيسية.
لماذا وحدات Siemens PLC عرضة للخطر

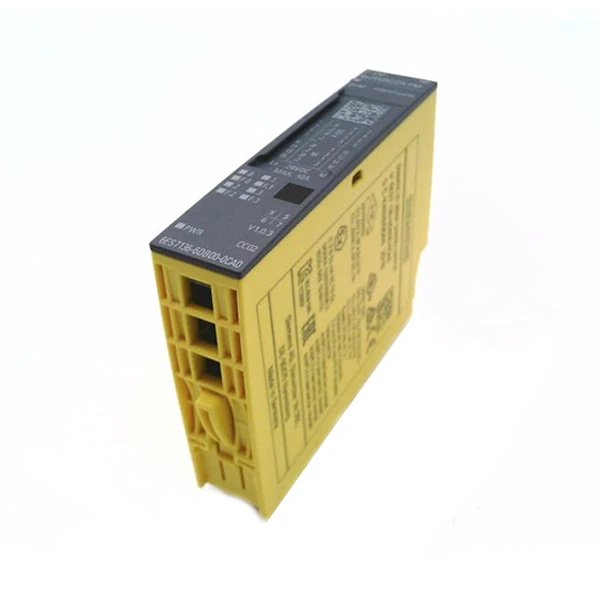

وحدات Siemens PLC هي أجهزة إلكترونية حساسة للغاية. وهي تعمل على أساس إشارات كهربائية دقيقة وعمليات منطقية. حتى كمية صغيرة من التداخل الكهربائي يمكن أن تعطل هذه الإشارات ، مما يؤدي إلى قراءات غير صحيحة أو مخرجات غير متوقعة أو فشل في النظام. على سبيل المثال ، والوحدة الإلكترونية SMATIC S7 DPيستخدم في العديد من تطبيقات الأتمتة الصناعية ، وأي تدخل يمكن أن يتسبب في أخطاء الاتصال في شبكة DP.
نصائح لحماية وحدات Siemens PLC من التداخل الكهربائي
1. الأساس المناسب
التأريض هو واحد من أهم الخطوات في حماية وحدات PLC من التداخل الكهربائي. يوفر نظام التأريض الجيد مسارًا منخفضًا للمقاومة للتيارات الكهربائية للتدفق بأمان على الأرض. هذا يساعد على منع بناء الكهرباء الثابتة ويقلل من تأثير الطفحات الكهربائية.
- واحد - نقطة التأريض: استخدم نظام تأريض نقطة واحدة لتثبيت PLC الخاص بك. هذا يعني أن جميع موصلات التأريض متصلة بنقطة واحدة ، وعادة ما تكون لعبة BUSBARN. هذا يقلل من فرص حلقات الأرض ، والتي يمكن أن تسبب التداخل.
- كابلات التأريض: تأكد من استخدام كابلات التأريض عالية الجودة مع منطقة تقاطع كافية. يجب أن تكون الكابلات قصيرة ومباشرة لتقليل المعاوقة.
2. الكابلات المحمية
يعد استخدام الكابلات المحمية طريقة فعالة أخرى للحماية من التداخل الكهربائي. تحتوي الكابلات المحمية على طبقة موصلة حول الموصلات الداخلية ، والتي تعمل كحاجز أمام الموجات الكهرومغناطيسية.
- حدد الدرع الأيمن: هناك أنواع مختلفة من الدروع المتاحة ، مثل دروع الرقائق والدروع المضفرة. الدروع المضفر أكثر فعالية في الترددات العالية ، في حين أن دروع الرقائق أفضل لتداخل التردد المنخفض.
- الإنهاء الصحيح: تأكد من إنهاء دروع الكابلات بشكل صحيح في كلا الطرفين. يجب توصيل الدرع بنظام التأريض لتوفير مسار فعال لتيارات التداخل.
3. إدارة إمدادات الطاقة
مصدر الطاقة هو مصدر شائع للتداخل الكهربائي. فيما يلي بعض الطرق لإدارتها:
- محولات العزلة: استخدم محولات العزل لعزل مصدر الطاقة PLC عن شبكة الطاقة الرئيسية. يمكن أن تحظر محولات العزل انتقال تداخل الوضع المشترك.
- إمدادات الطاقة غير المنقطعة (UPS): قم بتثبيت UPS لحماية وحدات PLC من انقطاع التيار الكهربائي ، وتراجع الجهد ، والعروض. يوفر UPS مصدر طاقة مستقر ويمكن أن يساعد في منع فقدان البيانات أثناء اضطرابات الطاقة.
4. الفصل الجسدي
حافظ على وحدات Siemens PLC بعيدًا عن مصادر التداخل الكهربائي.
- المسافة من المحركات والمولدات: المحركات والمولدات هي المصادر الرئيسية للتداخل الكهربائي. حاول الحفاظ على وحدات PLC على مسافة آمنة من هذه الأجهزة.
- تشغيل الكابل منفصل: كابلات الطاقة منفصلة عن كابلات الإشارة. يمكن أن تحمل كابلات الطاقة ضوضاء عالية التردد ، والتي يمكن أن تقترن في كابلات الإشارة وتسبب التداخل.
5. أجهزة حماية الطفرة
تثبيت أجهزة حماية الطفرة (SPDs) عند مدخلات مزود الطاقة PLC وخطوط الإشارة. يمكن لـ SPDs تحويل ارتفاع الجهد المفرط إلى الأرض ، وحماية وحدات PLC من التلف.
- حدد التصنيف الصحيح: اختر SPDs مع تصنيف الجهد المناسب وقدرة الارتفاع الحالية لتطبيقك.
6. مرشحات البرمجيات
العديد من Siemens PLCs تأتي مع بنيت - في مرشحات البرمجيات التي يمكن أن تساعد في تقليل التداخل الكهربائي. يمكن تكوين هذه المرشحات لرفض الإشارات غير المرغوب فيها بناءً على ترددها وسعةها.
- تكوين المرشحات: راجع دليل مستخدم PLC لتكوين مرشحات البرامج وفقًا لمتطلباتك المحددة.
دراسات الحالة
دعونا نلقي نظرة على مثال حقيقي - عالمي. كان مصنع التصنيع يعاني من أخطاء اتصال متكررة فيSiemens 6ES7972 - 0AA02 - 0XA0 PLC MODULE. بعد التحقيق ، وجد أن المشكلة ناجمة عن التدخل الكهربائي من محرك قريب. من خلال تطبيق التأريض المناسب ، باستخدام الكابلات المحمية ، وتثبيت جهاز حماية الطفرة ، تم القضاء على أخطاء الاتصال ، وتحسنت كفاءة إنتاج المصنع بشكل كبير.
خاتمة
يعد حماية وحدات Siemens PLC من التداخل الكهربائي أمرًا بالغ الأهمية للتشغيل الموثوق لأنظمة الأتمتة الصناعية. باتباع النصائح المذكورة أعلاه ، مثل التأريض المناسب ، وذلك باستخدام الكابلات المحمية ، وإدارة مصدر الطاقة ، وتنفيذ الفصل المادي ، يمكنك تقليل تأثير التداخل الكهربائي على وحدات PLC الخاصة بك.
إذا كنت في السوق للحصول على وحدات Siemens PLC عالية الجودة أو تحتاج إلى مزيد من النصائح حول حمايتها من التداخل الكهربائي ، فأنا هنا للمساعدة. سواء كنت تبحث عنوحدة S7 - 1200 SMأو أي منتج آخر Siemens PLC ، لا تتردد في الوصول إلى مناقشة حول احتياجات المشتريات الخاصة بك. دعونا نعمل معًا لضمان تشغيل أنظمة الأتمتة الصناعية بسلاسة!
مراجع
- "التوافق الكهرومغناطيسي في أنظمة الأتمتة الصناعية" - دليل تقني على EMI/RFI في الإعدادات الصناعية.
- أدلة مستخدم Siemens PLC - للحصول على معلومات مفصلة عن تكوين الوحدة النمطية وحمايتها.
