ما هي متطلبات التثبيت لألين - برادلي VFD؟

مرحبًا يا من هناك! كمورد لـ Allen - Bradley VFDs ، غالبًا ما يتم سؤالك عن متطلبات التثبيت لهذه القطع المذهلة من المعدات. لذلك ، اعتقدت أنني سأجمع منشور المدونة هذا لكسرها كلها بالنسبة لك.

أولاً ، دعنا نتحدث عن الأساسيات. يتم استخدام Allen - Bradley VFDs ، أو محركات التردد المتغيرة ، للتحكم في سرعة وعزم الدوران للمحركات الكهربائية. إنها مفيدة للغاية في مجموعة كاملة من الصناعات ، من التصنيع إلى أنظمة HVAC. ولكن للتأكد من أنها تعمل بشكل أفضل ، فإن التثبيت المناسب هو المفتاح.

الموقع والبيئة

أحد الأشياء الأولى التي يجب مراعاتها هي المكان الذي ستصل فيه VFD. يجب أن يكون في مكان نظيف وجاف وجيد التهوية. يمكن أن تسبب الأوساخ والغبار والرطوبة جميعها مشاكل لـ VFD مع مرور الوقت. على سبيل المثال ، إذا كان هناك الكثير من الغبار في الهواء ، فيمكنه أن يتراكم داخل محرك الأقراص ويتسبب في ارتفاع درجة الحرارة أو المشكلات الكهربائية.

درجة الحرارة هي أيضا صفقة كبيرة. ألين - تم تصميم Bradley VFDs للعمل في نطاق درجة حرارة معينة. عادة ، فهي تعمل بشكل أفضل بين 0 درجة مئوية و 50 درجة مئوية. إذا كان الجو حارًا جدًا أو باردًا جدًا ، فقد يتأثر أداء محرك الأقراص. لذلك ، تأكد من أن منطقة التثبيت لديها التحكم السليم في درجة الحرارة. قد تحتاج إلى تثبيت سخان أو وحدة تكيفية إذا كانت البيئة متطرفة.

عامل مهم آخر هو الاهتزاز. لا يحب VFDs الكثير من الاهتزاز. إذا تم تثبيتها في مكان يوجد فيه الكثير من الهز ، فقد يؤدي ذلك إلى إتلاف المكونات الداخلية. لذلك ، حاول تركيب VFD على سطح مستقر. إذا كنت تقوم بتثبيته على جهاز يهتز ، فقد تحتاج إلى استخدام الاهتزاز - حوامل عزل.

المتطلبات الكهربائية

الآن ، دعنا ندخل في الجانب الكهربائي من الأشياء. مزود الطاقة أمر بالغ الأهمية. تحتاج إلى التأكد من أن الجهد وتكرار مصدر الطاقة يتطابق مع متطلبات VFD. يأتي Allen - Bradley VFDs في نماذج مختلفة ، ولكل منها متطلبات الطاقة المحددة الخاصة بها.

على سبيل المثال ، و22A - D4P0N104 Allen Bradleyلديها مجموعة خاصة من المواصفات الكهربائية. تحتاج إلى مضاعفة - تحقق من هذه قبل توصيلها بمصدر الطاقة. يمكن أن يؤدي استخدام الجهد الخاطئ إلى تقلى محرك الأقراص ، وهذا بالتأكيد ليس شيئًا تريد أن يحدث.

تحتاج أيضًا إلى الحصول على نظام التأريض المناسب. يساعد التأريض على حماية VFD والأشخاص الذين يستخدمونه من الصدمات الكهربائية. من المهم اتباع تعليمات التأريض التي يوفرها ألين - برادلي بعناية. يمكن لنظام التأريض الجيد أيضًا تقليل الضوضاء الكهربائية ، والتي يمكن أن تتداخل مع تشغيل VFD.

بالإضافة إلى ذلك ، قد تحتاج إلى تثبيت الصمامات أو قواطع الدوائر. هذه هي أجهزة أمان تحمي VFD من أكثر - المواقف الحالية. إذا كانت هناك زيادة مفاجئة في التيار ، فسوف ينفجر الصمامات أو سيحدث قاطع الدائرة ، مما يمنع الأضرار التي لحقت محرك الأقراص.

التصاعد والأسلاك

عندما يتعلق الأمر بتركيب VFD ، هناك بعض الأشياء التي يجب وضعها في الاعتبار. يجب أن يتم تركيبه رأسياً بحيث يمكن أن ترتفع الحرارة وتبديدها بشكل صحيح. يمكن أن يتسبب التثبيت الأفقي في تراكم الحرارة داخل محرك الأقراص ، مما قد يؤدي إلى ارتفاع درجة الحرارة.

الأسلاك هي أيضا جزء حاسم من التثبيت. تحتاج إلى استخدام النوع الصحيح من الكابلات. يجب تصنيف الكابلات للجهد والتيار الذي سيتم التعامل مع VFD. تأكد من حجم الكابلات بشكل صحيح وأن الاتصالات ضيقة. يمكن أن تسبب الروابط فضفاضة الانحناء ، وهو ليس خطيرًا فحسب ، بل يمكن أن يضر أيضًا بـ VFD.

تحتاج أيضًا إلى فصل أسلاك التحكم عن أسلاك الطاقة. يتم استخدام أسلاك التحكم لإرسال إشارات إلى VFD ، بينما يحمل أسلاك الطاقة الطاقة الكهربائية. إذا لم يتم فصلها ، يمكن أن تتداخل الضوضاء الكهربائية الناتجة عن أسلاك الطاقة مع إشارات التحكم ، مما يؤدي إلى خلل VFD.

التبريد والتهوية

كما ذكرت سابقا ، هيت هو عدو كبير من VFDs. هذا هو السبب في أن التبريد والتهوية المناسبين مهمان للغاية. معظم Allen - Bradley VFDs قد بنيت - في المعجبين للمساعدة في التبريد. ومع ذلك ، لا تزال بحاجة إلى التأكد من أن هناك مساحة كافية حول محرك الأقراص لتوزيعها.

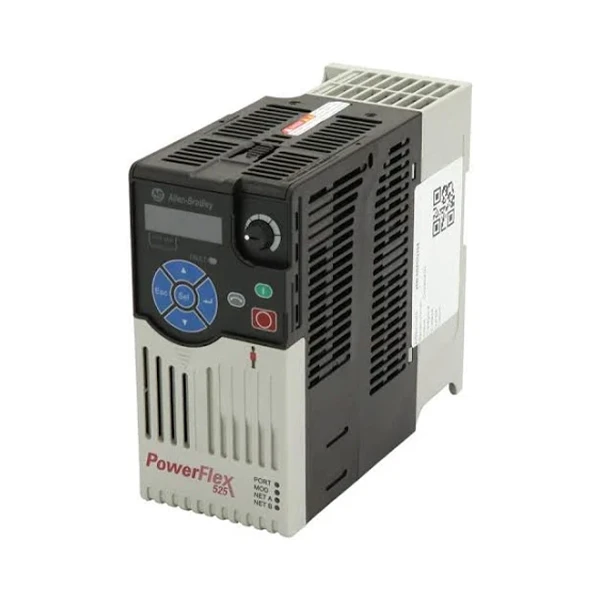

Allen-Bradley 25B-D6P0N104 2.2KW

لا تمنع فتحات التهوية على VFD. إذا قمت بذلك ، فلن تتمكن الحرارة من الفرار ، وسوف يسخن محرك الأقراص. قد تحتاج أيضًا إلى التفكير في إضافة تهوية إضافية في منطقة التثبيت ، خاصة إذا كان هناك العديد من VFDs أو إذا كانت البيئة ساخنة.

التكليف والاختبار

بمجرد تثبيت VFD ، لم تنتهي بعد. تحتاج إلى تكليفه واختباره للتأكد من أنه يعمل بشكل صحيح. يتضمن ذلك إعداد معلمات VFD وفقًا لمتطلبات المحرك والتطبيق.

ستحتاج إلى ضبط أشياء مثل أوقات التسارع والتباطؤ ، والحد الأقصى والحد الأدنى للسرعات ، وحدود عزم الدوران. تعتمد هذه الإعدادات على المحرك المحدد والمهمة التي سيفعلها VFD.

بعد إعداد المعلمات ، يجب عليك إجراء بعض الاختبارات. ابدأ باختبار سرعة منخفضة للتأكد من أن كل شيء يعمل بسلاسة. ثم ، تزيد تدريجياً من السرعة ومراقبة أداء VFD والمحرك. ابحث عن أي علامات على ارتفاع درجة الحرارة ، أو ضوضاء غير عادية ، أو سلوك غير منتظم.

صيانة

تعد الصيانة المناسبة أيضًا جزءًا مهمًا من إبقاء Allen - Bradley VFD يعمل بسلاسة. يجب عليك تنظيف محرك الأقراص بانتظام لإزالة أي غبار أو تراب. تحقق من المعجبين للتأكد من أنهم يعملون بشكل صحيح. فحص الأسلاك لأي علامات على الضرر أو التآكل.

من الجيد أيضًا أن يكون لديك جدول صيانة. على سبيل المثال ، قد ترغب في إجراء فحص كامل للتفتيش والصيانة كل ستة أشهر أو مرة واحدة في السنة ، اعتمادًا على عدد مرات استخدام VFD.

حسنًا ، هذه نظرة عامة شاملة على متطلبات التثبيت لـ Allen - Bradley VFDS. إذا كنت في السوق مقابل VFD عالية الجودة ، فلدينا مجموعة رائعة ، بما في ذلكAllen - Bradley 25b - D6P0N104 2.2KWوألين - برادلي 22F - D4P2N103 VFD.

إذا كان لديك أي أسئلة حول التثبيت ، أو إذا كنت مهتمًا بشراء Allen - Bradley VFD ، فلا تتردد في التواصل. نحن هنا لمساعدتك في الحصول على أقصى استفادة من VFD والتأكد من تثبيتها والحفاظ عليها بشكل صحيح.
