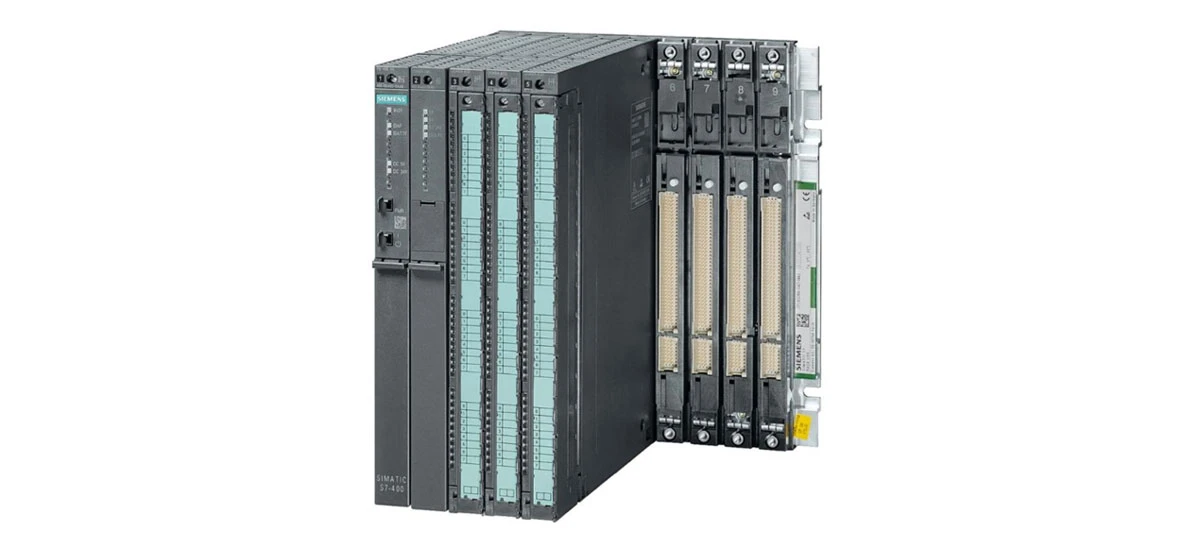

Siemens S7-400 PLC هو نظام تحكم صناعي قوي ومستخدم على نطاق واسع في قطاعات التصنيع والطاقة والأتمتة. تحافظ موثوقيتها على تشغيل خطوط الإنتاج بسلاسة، ولكنها مثل أي معدات تقنية، تحتاج إلى استكشاف الأخطاء وإصلاحها بشكل مناسب وصيانة منتظمة لتجنب التوقف عن العمل. يغطي هذا الدليل الخطوات الأساسية لاستكشاف المشكلات الشائعة وإصلاحها وممارسات الصيانة الفعالة والنصائح الأساسية لتحقيق أقصى قدر من أداء جهاز Siemens S7-400 PLC. سواء كنت فنيًا أو مشغل محطة، ستساعدك هذه الرؤى العملية على التعامل مع المشكلات بسرعة والحفاظ على نظامك في أفضل حالاته.
استكشاف أخطاء أنظمة Siemens S7-400 PLC وإصلاحها
يتطلب استكشاف أخطاء Siemens S7-400 PLC وإصلاحها اتباع نهج منهجي لتحديد المشكلات وإصلاحها بكفاءة. ابدأ بالفحوصات الأساسية قبل الانتقال إلى التشخيصات المعقدة. فيما يلي مجالات المشكلات الأكثر شيوعًا وكيفية حلها.
استكشاف أخطاء الأجهزة وإصلاحها لشركة Siemens S7-400 PLC
تعد مشكلات الأجهزة سببًا رئيسيًا لأعطال Siemens S7-400 PLC. وإليك كيفية تشخيصها وإصلاحها:
- مشاكل إمدادات الطاقة: إذا فشل جهاز Siemens S7-400 PLC في التشغيل أو تم إيقاف تشغيله بشكل غير متوقع، فتحقق من وحدة إمداد الطاقة أولاً. تحقق من أن جهد الإدخال يطابق متطلبات الوحدة (عادةً 120/230 فولت تيار متردد أو 24 فولت تيار مستمر). افحص كابلات الطاقة بحثًا عن أي تلف أو توصيلات مفكوكة. يعد الصمام المحترق في وحدة الطاقة مشكلة شائعة أخرى - استبدله بالتصنيف الصحيح إذا لزم الأمر.
- أخطاء وحدة المعالجة المركزية: وحدة المعالجة المركزية هي "العقل" لجهاز Siemens S7-400 PLC. إذا كان مؤشر LED لخطأ وحدة المعالجة المركزية مضاءً، فاستخدم برنامج Siemens Step 7 لقراءة سجل الأخطاء. تتضمن مشكلات وحدة المعالجة المركزية الشائعة وجود بطاقات ذاكرة خاطئة أو ارتفاع درجة الحرارة أو تلف البرامج الثابتة. قم بإزالة بطاقة الذاكرة وإعادة إدخالها لضمان الاتصال الآمن. قم بتنظيف مراوح تبريد وحدة المعالجة المركزية والمشتتات الحرارية لمنع ارتفاع درجة الحرارة، حيث يمكن أن يؤدي تراكم الغبار إلى منع تدفق الهواء. إذا كان البرنامج الثابت قديمًا أو تالفًا، فقم بتحديثه باستخدام برنامج الخطوة 7 (اتبع الإرشادات الرسمية لشركة Siemens).
- أعطال وحدة الإدخال / الإخراج: غالبًا ما تشير المستشعرات أو المشغلات غير المستجيبة إلى مشكلات في وحدة الإدخال/الإخراج. تحقق من الاتصالات المادية بين وحدات الإدخال/الإخراج والأجهزة الميدانية-تعد الكتل الطرفية السائبة أو الكابلات التالفة من الأسباب الشائعة. استخدم برنامج الخطوة 7 لمراقبة إشارات الإدخال/الإخراج: إذا لم تظهر القناة أي إدخال/إخراج، فاختبر الوحدة باستخدام جهاز عمل معروف. إذا كانت الوحدة معيبة، فاستبدلها بوحدة Siemens S7-400 PLC متوافقة (تأكد من مطابقتها لتكوين النظام).
استكشاف أخطاء البرامج وإصلاحها لشركة Siemens S7-400 PLC
يمكن أن تؤدي مواطن الخلل في البرامج إلى تعطيل تشغيل Siemens S7-400 PLC حتى لو كانت الأجهزة سليمة. اتبع الخطوات التالية لحلها:
- أخطاء البرنامج: يمكن أن تتسبب الأخطاء النحوية أو الأخطاء المنطقية في برنامج التحكم في تصرف Siemens S7-400 PLC بشكل غير متوقع. استخدم وضع برنامج الخطوة 7 دون الاتصال بالإنترنت للتحقق من وجود أخطاء في بناء الجملة-يسلط البرنامج الضوء على مشكلات مثل التعليمات المفقودة أو أنواع البيانات غير الصحيحة. اختبر البرنامج خطوة بخطوة-باستخدام وظيفة "المحاكاة" لتحديد الأخطاء المنطقية (على سبيل المثال، حلقة لا تنتهي أبدًا). قم دائمًا بعمل نسخة احتياطية للبرنامج قبل إجراء التغييرات.
- فشل الاتصالات: إذا لم يتمكن Siemens S7-400 PLC من الاتصال بـ HMI أو SCADA أو PLCs أخرى، فتحقق من إعدادات الشبكة. تحقق من صحة عنوان IP وقناع الشبكة الفرعية والبوابة. افحص كابلات ومحولات وأجهزة التوجيه الخاصة بشبكة Ethernet للتأكد من عدم تلف المكونات المعيبة واستبدالها. استخدم أداة "الاتصال والتشخيص" الخاصة ببرنامج الخطوة 7 لاختبار الاتصال وتحديد الاختناقات. بالنسبة لشبكات Profibus/Profinet، تحقق من مقاومات الإنهاء (يجب أن تكون نشطة على طرفي الناقل).
الصيانة الفعالة لجهاز Siemens S7-400 PLC
تعد الصيانة المنتظمة أمرًا أساسيًا لإطالة عمر جهاز Siemens S7-400 PLC الخاص بك ومنع الأعطال غير المتوقعة. فيما يلي مهام الصيانة المنظمة لدمجها في روتينك.
مهام الصيانة اليومية لشركة Siemens S7-400 PLC
تستغرق الفحوصات اليومية البسيطة دقائق معدودة ولكنها يمكن أن تمنع حدوث مشكلات كبيرة:
- التفتيش البصري: افحص خزانة Siemens S7-400 PLC بحثًا عن علامات التلف أو ارتفاع درجة الحرارة (على سبيل المثال، الأسطح الساخنة أو الروائح غير المعتادة) أو الرطوبة. تأكد من أن جميع مؤشرات LED باللون الأخضر (لا توجد أضواء خطأ). افحص الكابلات والموصلات للتأكد من عدم وجود تآكل أو اهتراء أو توصيلات مفككة - وقم بربط أي براغي مفكوكة.
- نظافة: حافظ على خزانة PLC والوحدات خالية من الغبار والأوساخ والحطام. استخدم فرشاة ناعمة أو هواء مضغوط (بضغط منخفض) لتنظيف مراوح التبريد وفتحات التهوية-يتسبب تدفق الهواء المسدود في ارتفاع درجة الحرارة. تجنب استخدام الماء أو المنظفات الكيميائية، لأنها يمكن أن تلحق الضرر بالإلكترونيات.
- النسخ الاحتياطية للبرنامج: قم بعمل نسخة احتياطية لبرنامج Siemens S7-400 PLC يوميًا في مكان آمن (على سبيل المثال، جهاز كمبيوتر أو محرك أقراص خارجي). يضمن ذلك إمكانية استعادة النظام بسرعة في حالة تلف البرنامج أو فقده.
جدول الصيانة الدورية لشركة Siemens S7-400 PLC
جدولة هذه المهام شهريًا أو ربع سنويًا أو سنويًا بناءً على الاستخدام والظروف البيئية:
- الشيكات الشهرية: اختبار وحدات الإدخال/الإخراج عن طريق محاكاة المدخلات/المخرجات للتأكد من استجابتها بشكل صحيح. تحقق من الاتصال بالأجهزة الأخرى (HMI، SCADA) عن طريق إرسال إشارات الاختبار. تحقق من جهد مصدر الطاقة للتأكد من أنه ضمن النطاق الموصى به.
- صيانة ربع سنوية: معايرة المستشعرات والمشغلات المتصلة بجهاز Siemens S7-400 PLC- تتسبب الأجهزة غير المحاذاة أو غير المعايرة في قراءات غير دقيقة. افحص الكتل الطرفية للتأكد من عدم وجود تآكل (شائع في البيئات الرطبة) واستبدلها إذا لزم الأمر. قم بتحديث برنامج الخطوة 7 والبرامج الثابتة PLC إلى أحدث الإصدارات (تصدر شركة Siemens تحديثات لإصلاح الأخطاء وتحسين الأداء).
- الخدمة السنوية: قم بتعيين فني معتمد من شركة Siemens لإجراء فحص شامل. سيقومون باختبار جميع الوحدات تحت الحمل، والتحقق من تآكل المكونات الداخلية، وتنظيف المناطق التي يصعب الوصول إليها. استبدل الوحدات القديمة (على سبيل المثال، مصادر الطاقة وبطاقات الذاكرة) قبل أن تتعطل-توصي شركة Siemens باستبدال وحدات الطاقة كل 5-7 سنوات.
معالجة المشكلات الشائعة مع Siemens S7-400 PLC
بعض المشكلات أقل تكرارًا ولكنها لا تزال مؤثرة. فيما يلي حلول للمشاكل الرئيسية:
إصلاح الأخطاء الشائعة لـ Siemens S7-400 PLC
غالبًا ما تنبع الأخطاء الشائعة Siemens S7-400 PLC مثل عمليات إعادة التشغيل العشوائية أو أوقات الاستجابة البطيئة من الظروف البيئية السيئة. تأكد من الحفاظ على خزانة PLC عند درجة حرارة 0-60 درجة (32-140 درجة فهرنهايت) مع رطوبة منخفضة (10-90% بدون تكاثف). تجنب وضع الخزانة بالقرب من مصادر الحرارة (مثل المحركات والأفران) أو المناطق ذات الاهتزازات الشديدة. إذا كان PLC في بيئة متربة، قم بتركيب مرشحات الهواء على فتحات الخزانة.
حل مشكلات أجهزة Siemens S7-400 PLC
تتطلب مشكلات أجهزة Siemens S7-400 PLC، مثل بطاقات الذاكرة الخاطئة أو منافذ وحدة المعالجة المركزية التالفة، معالجة دقيقة. في حالة فشل بطاقة الذاكرة، استخدم برنامج النسخ الاحتياطي لاستعادة البيانات إلى بطاقة ذاكرة جديدة متوافقة مع شركة Siemens-. بالنسبة للمنافذ التالفة (Ethernet/Profibus)، تجنب استخدام الكابلات بقوة - استبدل المنفذ أو الوحدة بأكملها إذا لزم الأمر. استخدم دائمًا قطع غيار Siemens الأصلية لضمان التوافق والموثوقية.
تصحيح مشاكل برنامج Siemens S7-400 PLC
يمكن لتصحيح أخطاء برنامج Siemens S7-400 PLC حل مشكلات مثل تجميد البرنامج أو إشارات الإخراج غير الصحيحة. استخدم وظيفة "التتبع" الخاصة ببرنامج الخطوة 7 لتتبع تنفيذ البرنامج وتحديد مكان توقفه. تحقق من وجود تعليمات متعارضة (على سبيل المثال، مخرجان يحاولان التحكم في نفس الجهاز) واضبط البرنامج وفقًا لذلك. إذا فشل الاتصال بالأجهزة الخارجية، فتحقق من تطابق إعدادات البروتوكول (على سبيل المثال، Profinet مقابل Modbus) على كلا الجانبين.
بعد جدول صيانة Siemens S7-400 PLC
يعمل الجدول الزمني المتسق لصيانة Siemens S7-400 PLC على تقليل وقت التوقف عن العمل بنسبة 30-40% (وفقًا لبيانات صناعة Siemens). قم بتخصيص الجدول الزمني الخاص بك بناءً على ساعات التشغيل: بالنسبة لأجهزة PLC التي تعمل على مدار 24 ساعة طوال أيام الأسبوع، قم بزيادة تكرار عمليات الفحص. قم بتوثيق جميع أنشطة الصيانة (على سبيل المثال، التاريخ والمهام المنجزة والأجزاء المستبدلة) لتتبع الاتجاهات والتخطيط للخدمة المستقبلية.
إتقان خطوات استكشاف الأخطاء وإصلاحها من Siemens S7-400 PLC
تتبع خطوات استكشاف أخطاء Siemens S7-400 PLC تدفقًا منطقيًا: 1) تحديد الأعراض (على سبيل المثال، عدم وجود إخراج، خطأ في الاتصال)، 2) عزل منطقة المشكلة (الأجهزة/البرامج/الشبكة)، 3) اختبار الأسباب المحتملة (على سبيل المثال، التحقق من الطاقة، وقراءة سجلات الأخطاء)، 4) تنفيذ الإصلاح، 5) التحقق من الحل. تجنب تخطي الخطوات، فالاستعجال يمكن أن يؤدي إلى تشخيص خاطئ ومزيد من الضرر.
نصائح أساسية لأداء-Siemens S7-400 PLC طويل الأمد
لتحقيق أقصى استفادة من جهاز Siemens S7-400 PLC، ضع هذه النصائح في الاعتبار:
- تدريب الموظفين: التأكد من تدريب الفنيين والمشغلين على استخدام برنامج Siemens S7-400 PLC وStep 7. التدريب المناسب يقلل من الأخطاء البشرية ويسرع عملية استكشاف الأخطاء وإصلاحها.
- مراقبة صحة النظام: استخدم بوابة Siemens TIA أو أدوات المراقبة الأخرى لتتبع أداء PLC في الوقت الفعلي. قم بإعداد تنبيهات للنشاط غير المعتاد (على سبيل المثال، تحميل وحدة المعالجة المركزية المرتفع أو انخفاض الذاكرة).
- اتبع إرشادات شركة سيمنز: ارجع دائمًا إلى دليل مستخدم Siemens S7-400 PLC والوثائق الفنية لاستكشاف الأخطاء وإصلاحها والصيانة. توفر الموارد الرسمية لشركة Siemens معلومات دقيقة وموثوقة.
- خطة للترقيات: مع نمو منشأتك، فكر في ترقية Siemens S7-400 PLC إلى طراز أحدث (على سبيل المثال، Siemens S7-1500) إذا لم يعد قادرًا على تلبية احتياجاتك. تقدم شركة Siemens أدوات الترحيل لتبسيط عملية النقل.
باتباع ممارسات استكشاف الأخطاء وإصلاحها والصيانة هذه، يمكنك التأكد من أن جهاز Siemens S7-400 PLC يعمل بشكل موثوق لسنوات. تذكر أن الصيانة الاستباقية أقل تكلفة من إصلاح الأعطال - استثمر الوقت في إجراء فحوصات منتظمة لتجنب فترات التوقف المكلفة. بالنسبة للمشكلات المعقدة، استشر دائمًا فنيًا معتمدًا من شركة Siemens لضمان إجراء إصلاحات آمنة وفعالة.
