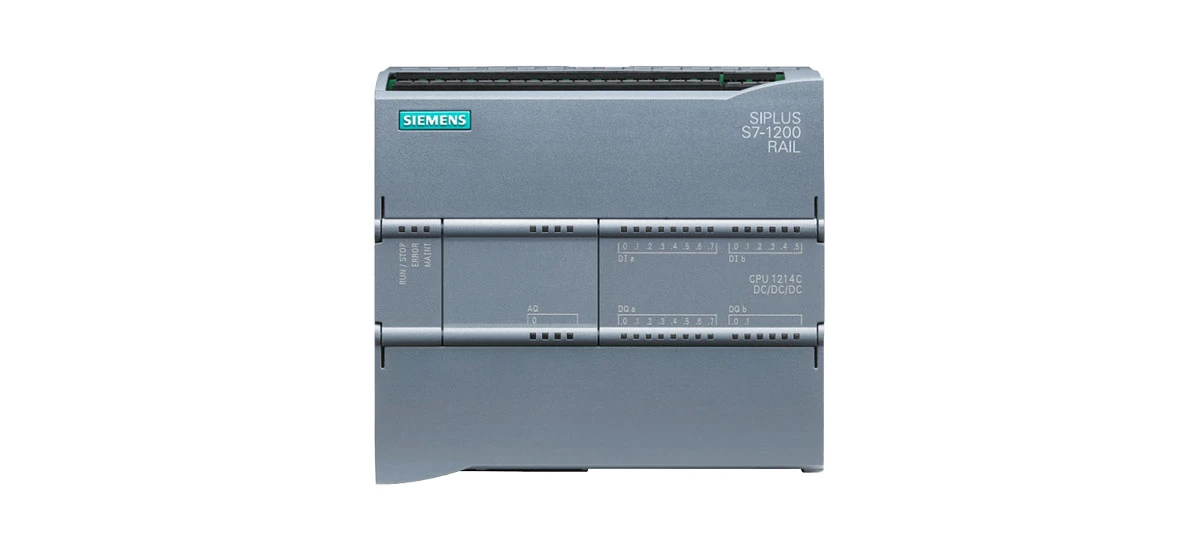

هل تواجه مشكلات محبطة مع نظام Siemens S7-1200 PLC الخاص بك؟ عندما تتوقف معدات الأتمتة الصناعية الخاصة بك فجأة عن العمل بشكل صحيح، يمكن أن يؤدي ذلك إلى توقف خط الإنتاج بالكامل، مما يتسبب في توقف عمل مكلف وتأخير تشغيلي. باعتبارها واحدة من وحدات التحكم المدمجة الأكثر شهرة من شركة Siemens، فإن S7-1200 PLC معروفة بموثوقيتها وأدائها في البيئات الصناعية. ومع ذلك، مثل أي جهاز إلكتروني معقد، فإنه قد يواجه أحيانًا مشكلات فنية تتطلب استكشاف الأخطاء وإصلاحها.
سيرشدك هذا الدليل الشامل إلى تحديد وحل أخطاء Siemens S7-1200 الأكثر شيوعًا من خلال إرشادات واضحة-خطوة بخطوة. سواء كنت فني صيانة، أو مهندس مصنع، أو متخصصًا في التشغيل الآلي، فإن فهم كيفية تشخيص هذه المشكلات وإصلاحها بشكل منهجي سيقلل بشكل كبير من وقت توقف المعدات لديك ويحافظ على تشغيل عملياتك بكفاءة.
فهم أضواء الحالة ومؤشرات التشخيص من Siemens S7-1200
تعمل مصابيح الحالة الموجودة على جهاز Siemens S7-1200 PLC كقناة اتصال أساسية بين الجهاز والمشغل. يعد تعلم تفسير هذه الإشارات المرئية بشكل صحيح الخطوة الأولى الحاسمة في استكشاف الأخطاء وإصلاحها بشكل فعال.
- تحليل مؤشر التشغيل/الإيقاف: يشير الضوء الأخضر الثابت إلى التشغيل العادي مع تنفيذ البرنامج بسلاسة. عندما ترى ضوءًا برتقاليًا ثابتًا، فهذا يعني أن PLC في وضع STOP، وهو ما قد يكون مقصودًا أو ناتجًا عن خطأ في البرنامج. إذا ومض مؤشر LED باللون الأحمر على فترات زمنية مدتها ثانية واحدة تقريبًا، فهذا يشير عادةً إلى وجود خطأ في تكوين الأجهزة أو مشكلة برمجية كبيرة تتطلب تحقيقًا فوريًا.
- تفسير مؤشر الخطأ: غالبًا ما يشير ضوء الخطأ الأحمر المضاء بشكل مستمر إلى حدوث تلف خطير في الأجهزة أو فشل خطير في النظام. عندما يومض هذا الضوء باللون الأحمر، فإنه يشير عادةً إلى خطأ قابل للاسترداد مثل تعارض في منطق البرنامج، أو انتهاء مهلة الاتصال، أو مشكلة في الجهاز الطرفي. في الوضع الوامض، تظل وحدة المعالجة المركزية (CPU) عادةً في حالة RUN ولكن قد تكون وظائفها محدودة حتى يتم حل المشكلة الأساسية.
- وظيفة المؤشر الرئيسي: في وحدات المعالجة المركزية S7-1200 الأحدث، يوفر الضوء الأصفر الرئيسي معلومات تشخيصية إضافية. عندما يكون هذا الضوء نشطًا، فإنه يشير إلى أن الصيانة مطلوبة، وغالبًا ما تكون مرتبطة بتحديثات البرامج الثابتة، أو مشكلات بطاقة الذاكرة، أو تغييرات تكوين النظام التي تحتاج إلى اهتمام.
- أهمية مؤشر DIAG: يضيء هذا الضوء التشخيصي الأصفر عندما تقوم وحدة المعالجة المركزية (CPU) بإجراء اختبارات ذاتية- أو تشخيصات للنظام. إذا ظلت مضاءة لفترات طويلة، فهذا يشير إلى أن النظام يكتشف ويسجل العديد من الأخطاء البسيطة التي يمكن أن تتطور إلى مشاكل أكثر خطورة إذا تركت دون معالجة.
ستساعدك المراقبة المنتظمة لمؤشرات الحالة أثناء التشغيل العادي على إنشاء خط أساس، مما يسهل اكتشاف الأنماط غير الطبيعية عند حدوث مشكلات في نظام Siemens S7-1200 الخاص بك.
مشاكل الاتصال الشائعة ومشكلات الاتصال من Siemens S7-1200
تمثل حالات فشل الاتصال إحدى الفئات الأكثر شيوعًا للمشاكل التي تواجه أنظمة Siemens S7-1200 PLC في البيئات الصناعية. يمكن أن تظهر هذه المشكلات بطرق مختلفة، يتطلب كل منها أساليب وحلول تشخيصية محددة.
مشاكل الاتصال بالشبكة واتصالات Ethernet
عندما يتعذر على جهاز Siemens S7-1200 PLC إنشاء اتصالات الشبكة أو الحفاظ عليها، ابدأ بهذه الخطوات التشخيصية:
- التحقق من الاتصال الفعلي: ابدأ بفحص جميع كابلات Ethernet بحثًا عن التلف المرئي، والاتصالات الآمنة، والتوجيه الصحيح بعيدًا عن كابلات الطاقة ومصادر التداخل الكهربائي. اختبر استمرارية الكابل باستخدام جهاز اختبار كابل الشبكة إذا كان متاحًا. استبدل أي كابلات تظهر عليها علامات التآكل أو التكسير أو تلف الموصل.
- مشكلات تكوين عنوان IP: تأكد من أن وحدة المعالجة المركزية Siemens S7-1200 الخاصة بك لديها عنوان IP فريد ضمن نطاق شبكتك. تحقق من وجود تعارضات في عناوين IP عن طريق اختبار اتصال العنوان من جهاز شبكة آخر. تأكد من أن إعدادات قناع الشبكة الفرعية والبوابة تتوافق مع متطلبات تكوين الشبكة لديك. استخدم ميزة "الوصول عبر الإنترنت" الخاصة ببوابة TIA للبحث عن الأجهزة التي يمكن الوصول إليها ومقارنة عناوين IP المكتشفة بتكوين مشروعك.
- فشل الاتصالات PROFINET: بالنسبة لمشكلات شبكة PROFINET، تأكد من أن جميع الأجهزة لها أسماء أجهزة صحيحة وأن هذه الأسماء تتطابق مع التكوين الموجود في كتالوج الأجهزة لديك. تأكد من تكوين إعدادات واجهة PROFINET، بما في ذلك وقت التحديث ونوع المحطة، بشكل صحيح لهيكل الشبكة لديك.
تحديات البرمجة والتكوين والاتصالات
غالبًا ما تنبع مشكلات الاتصال المتعلقة بالبرامج- من عدم تطابق التكوين أو عمليات سهو البرمجة:
- تكوين الوصول إلى كتلة البيانات: يؤدي خيار "الوصول الرمزي فقط" لكتل البيانات بشكل متكرر إلى حدوث مشكلات في الاتصال. عند تمكين هذا الخيار، لا يمكن الوصول إلى كتلة البيانات عبر العنونة المطلقة، مما يؤثر على تعليمات الاتصال بنوع المؤشر. لحل هذه المشكلة، قم بإعادة إنشاء كتلة البيانات دون تحديد الخيار "الوصول الرمزي فقط"، أو قم بتعديل تعليمات الاتصال الخاصة بك لاستخدام العنونة الرمزية بشكل متسق عبر برنامج Siemens S7-1200 الخاص بك.
- تنفيذ تعليمات الاتصالات: تتطلب العديد من تعليمات الاتصال، مثل TCON وTUSEND وTURCV، إدارة مناسبة لمعلمة REQ (الطلب). يتم تنفيذ هذه التعليمات عادةً فقط عندما تكتشف حافة صاعدة (الانتقال من 0 إلى 1) على إدخال REQ. إذا ظل REQ عند "1"، فسيتم تنفيذ التعليمات مرة واحدة فقط. قم بتنفيذ منطق اكتشاف الحافة أو استخدم بتات ذاكرة الساعة لتشغيل هذه التعليمات بشكل دوري لمهام الاتصال المستمرة.
- إدارة المخزن المؤقت ومحاذاة البيانات: بالنسبة لاتصالات TCP، تأكد من تطابق أحجام المخزن المؤقت للإرسال والاستقبال تمامًا بين شركاء الاتصال. يحدث اختلال البيانات عندما تكون أحجام المخازن المؤقتة مختلفة، مما يتسبب في نقل البيانات أو اقتطاعها. تحقق دائمًا من أن منطقة البيانات ومنطقة الاستقبال متطابقة في الطول وتعريف نوع البيانات للحفاظ على إعداد اتصال Siemens S7-1200 المناسب.
مشكلات تنفيذ البرنامج ومشاكل أداء وحدة المعالجة المركزية
يمكن أن تتسبب الأخطاء المتعلقة بالبرنامج- في حدوث سلوك غير متوقع لوحدة المعالجة المركزية، بما في ذلك الأداء البطيء أو التوقف غير المتوقع أو التشغيل غير المنتظم. يعد فهم كيفية تشخيص هذه المشكلات أمرًا ضروريًا للحفاظ على أنظمة التشغيل الآلي الموثوقة.
مسح انتهاكات الوقت ومراقبة وقت الدورة
يقوم Siemens S7-1200 بمراقبة وقت تنفيذ البرنامج لضمان سلوك النظام الذي يمكن التنبؤ به:
- تجاوز وقت الدورة الردود: عندما يتجاوز وقت فحص البرنامج الحد الأقصى لوقت الدورة الذي تم تكوينه في خصائص وحدة المعالجة المركزية (الافتراضي هو 150 مللي ثانية)، يستجيب النظام بناءً على خطورة الانتهاك. بالنسبة للتجاوزات البسيطة، يومض مؤشر الخطأ عادة ست مرات بينما تظل وحدة المعالجة المركزية في وضع التشغيل. إذا تجاوز وقت الدورة ضعف الحد الأقصى لإعداد وقت الدورة، فقد تنتقل وحدة المعالجة المركزية إلى وضع STOP لمنع التشغيل غير المتوقع.
- تكوين مراقبة وقت الدورة: اضبط الحد الأقصى لإعداد وقت الدورة في تكوين وحدة المعالجة المركزية ضمن إعدادات "وقت الدورة" في TIA Portal. بالنسبة للتطبيقات ذات متطلبات المعالجة المختلفة، فكر في تنفيذ مراقبة وقت الدورة باستخدام Organization Block OB80، والذي يسمح لك ببرمجة استجابات مخصصة لانتهاكات الوقت بدلاً من السماح لوحدة المعالجة المركزية بالتوقف بشكل غير متوقع.
- تقنيات تحسين الأداء: إذا كنت تواجه مشكلات متسقة في وقت الدورة، فقم بتحسين برنامجك عن طريق تقسيم أقسام منطقية كبيرة إلى OBs لدورة برنامج متعددة ذات أولويات تنفيذ مختلفة. استخدم ذاكرة البت وكتل البيانات بشكل استراتيجي لتقليل الوصول المباشر إلى الإدخال/الإخراج أثناء فحص البرنامج الرئيسي. بالنسبة للوظائف الحرجة للوقت-، فكر في استخدام مقاطعات OB للمقاطعة (مثل الوقت-من-اليوم أو الوقت-مقاطعات التأخير) للتعامل مع مهام محددة خارج دورة البرنامج الرئيسية.
مشكلات وضع تشغيل وحدة المعالجة المركزية وتحليل حالة التوقف
تمثل حالات توقف وحدة المعالجة المركزية غير المتوقعة بعضًا من المشكلات الأكثر إزعاجًا في أنظمة التشغيل الآلي:
- تحليل المخزن المؤقت التشخيصي: عندما تدخل وحدة المعالجة المركزية Siemens S7-1200 في وضع STOP بشكل غير متوقع، يصبح المخزن المؤقت التشخيصي هو الأداة الأكثر قيمة لاستكشاف الأخطاء وإصلاحها. اتصل بوحدة المعالجة المركزية باستخدام TIA Portal وانتقل إلى "الاتصال والتشخيص" للوصول إلى هذه الميزة. يحتفظ المخزن المؤقت التشخيصي بسجل مختوم زمنيًا لتغييرات وضع التشغيل وأحداث الخطأ ورسائل النظام التي أدت إلى حالة التوقف.
- إيقاف التحقيق في السبب: تتضمن الأسباب الشائعة لحالات التوقف غير المتوقعة أخطاء البرمجة (الوصول إلى مناطق الذاكرة غير الصالحة)، أو عدم تطابق تكوين الأجهزة، أو مكونات الأجهزة المفقودة، أو أخطاء الاتصال الشديدة. عادةً ما يوفر إدخال المخزن المؤقت التشخيصي المتوافق مع حدث STOP رموز خطأ محددة يمكنك البحث عنها في وثائق Siemens أو مقالات قاعدة المعرفة.
- التحقق من توافق البرامج الثابتة: تأكد من أن تكوين مشروعك يطابق إصدار البرنامج الثابت الفعلي لوحدة المعالجة المركزية Siemens S7-1200. يمكن أن تتسبب إصدارات البرامج الثابتة غير المتطابقة في حدوث مشكلات تشغيلية مختلفة، بما في ذلك التوقفات غير المتوقعة. استخدم ميزة "الأجهزة التي يمكن الوصول إليها" في TIA Portal لقراءة إصدار البرنامج الثابت الفعلي من وحدة المعالجة المركزية، ثم قم إما بتحديث البرنامج الثابت لوحدة المعالجة المركزية أو ضبط تكوين مشروعك ليتوافق.
تقنيات التشخيص المتقدمة ومعالجة الأخطاء
يمكن أن يساعدك تنفيذ استراتيجيات التشخيص الاستباقية في تحديد المشكلات المحتملة قبل أن تتسبب في توقف كبير في نظام Siemens S7-1200.
مقاطعات الأخطاء التشخيصية وتشخيص الأجهزة
يوفر Siemens S7-1200 إمكانات تشخيصية متطورة من خلال كتل تنظيمية مخصصة وميزات الأجهزة:
- خطأ تشخيصي OB82 يقاطع التنفيذ: قم بتكوين الوحدات المدعومة لإنشاء مقاطعات الأخطاء التشخيصية من خلال تمكين وظائف التشخيص في تكوين الأجهزة. عند حدوث حدث تشخيصي تم تكوينه، تقوم وحدة المعالجة المركزية (CPU) بمقاطعة فحص البرنامج العادي لتنفيذ OB82، مما يسمح لك بتنفيذ إجراءات تشخيصية مخصصة. تتضمن أحداث التشغيل الشائعة فقدان طاقة الوحدة، وظروف نطاق الإشارة الزائد/الناقص، وانقطاع أسلاك المستشعر، ودوائر الإخراج القصيرة.
- تفسير البيانات التشخيصية: عند تشغيل OB82، فإنه يوفر معلومات محددة حول الحدث التشخيصي من خلال معلومات البداية والبيانات المحلية المؤقتة. يقوم برنامج OB82 بقراءة البيانات التشخيصية الخاصة بالوحدة -، والتي تتضمن عادةً تفاصيل حول الوحدة المتأثرة والقناة والطبيعة الدقيقة للمشكلة. قم بتخزين هذه المعلومات في كتلة بيانات مخصصة لتحليل الاتجاه وتخطيط الصيانة الوقائية.
- وظائف تشخيص النظام: استخدم وظائف تشخيص النظام المتوفرة في TIA Portal، بما في ذلك عرض "تشخيصات الأجهزة"، الذي يوفر تمثيلاً مرئيًا للتكوين الخاص بك مع مؤشرات الحالة المشفرة بالألوان لكل وحدة. تعمل هذه الميزة على توجيه انتباهك بسرعة إلى المكونات التي بها مشكلات، مما يؤدي إلى تسريع عملية استكشاف الأخطاء وإصلاحها في Siemens S7-1200.
خطوة شاملة-بواسطة-منهجية استكشاف الأخطاء وإصلاحها
قم بتطوير نهج منظم لاستكشاف أخطاء Siemens S7-1200 وإصلاحها لضمان عدم تجاهل أي أسباب محتملة:
الخطوة 1: تقييم الحالة الأولية: قم بتوثيق جميع مؤشرات LED الخاصة بالحالة على وحدة المعالجة المركزية وأي وحدات إشارة متصلة. لاحظ أي أنماط وامضة غير طبيعية أو حالات LED غير متوقعة. قارن هذه الملاحظات مع أوصاف حالة LED في دليل نظام Siemens S7-1200 لتضييق نطاق فئات المشكلات المحتملة.
الخطوة 2: استخدام أدوات تشخيص بوابة TIA: قم بإنشاء اتصال عبر الإنترنت بوحدة المعالجة المركزية باستخدام TIA Portal. انتقل إلى عرض "الاتصال والتشخيص" وافحص إدخالات المخزن المؤقت التشخيصي بترتيب زمني، بدءًا من الأحداث الأخيرة. استخدم ميزة "الكشف عن الأجهزة" في حالة الاشتباه في عدم تطابق تكوين الوحدة.
الخطوة 3: الفحص المنهجي للأجهزة: إجراء فحص مادي شامل لجميع مكونات النظام. تحقق من الجهد الكهربي المناسب لمصدر الطاقة (20.4 فولت إلى 28.8 فولت تيار مستمر للوحدات القياسية) في وحدة المعالجة المركزية ووحدات التوسعة. تحقق من التثبيت الآمن للوحدة والمشاركة الصحيحة لموصلات الناقل الداخلي. فحص جميع توصيلات الأسلاك الميدانية للتأكد من إحكامها وإنهاءها بشكل صحيح.
الخطوة 4: مراجعة منطق البرنامج وتكوينه: إذا تم استبعاد مشكلات الأجهزة، فافحص منطق البرنامج بحثًا عن المشكلات المحتملة. تأكد من وجود كافة الكتل التنظيمية المطلوبة في مشروعك. تحقق من المعالجة الصحيحة لأخطاء OB (مثل OB80 وOB82 وOB86 وOB121 وOB122). تأكد من تكوين الوصول إلى كتلة البيانات بشكل مناسب لاحتياجات الاتصال الخاصة بك.
الخطوة 5: التحقق من توافق البرامج الثابتة والمشروع: تأكد من تناسق البرامج الثابتة في جميع أنحاء النظام الخاص بك. قم بتحديث البرامج الثابتة لوحدة المعالجة المركزية والوحدة النمطية إلى الإصدارات الموصى بها إذا لزم الأمر. تأكد من أن إصدارات الوحدة التي تم تكوينها في تكوين الأجهزة لديك تتطابق مع الأجهزة المثبتة فعليًا. قم بحل أي حالات عدم تناسق تم اكتشافها من خلال تعديلات تكوين الأجهزة أو تحديثات البرامج الثابتة.
استراتيجيات الصيانة الوقائية لأنظمة سيمنز S7-1200
يمكن أن يؤدي تنفيذ برنامج صيانة استباقي إلى تقليل حالات الفشل غير المتوقعة بشكل كبير وإطالة عمر خدمة معدات Siemens S7-1200 الخاصة بك:
- إجراءات النسخ الاحتياطي العادية: الحفاظ على إستراتيجية نسخ احتياطي منضبطة لجميع ملفات المشروع، بما في ذلك الأرشيف المنتظم لتعديلات البرنامج وتكوينات الأجهزة والوثائق. قم بتخزين النسخ الاحتياطية في مواقع متعددة، بما في ذلك التخزين خارج-الموقع، للحماية من فقدان البيانات نتيجة فشل المعدات أو حوادث المنشأة.
- مراقبة الحالة البيئية: تأكد من أن بيئة خزانة التحكم الخاصة بك تظل ضمن الحدود المحددة (درجة حرارة التشغيل 0-55 درجة، الرطوبة النسبية أقل من أو تساوي 95% من عدم التكثيف). قم بتثبيت مراقبة درجة الحرارة مع عتبات التنبيه للكشف عن تدهور نظام التبريد قبل أن يؤثر على التشغيل. حافظ على خلوص كافٍ حول فتحات التهوية وقم بتنظيف مرشحات الهواء بشكل دوري في أنظمة تبريد الخزانات.
- إدارة جودة الطاقة: استخدم معدات تكييف الطاقة الصناعية- للحماية من ارتفاع الجهد الكهربائي والانخفاض والضوضاء الكهربائية. قم بتنفيذ التحقق المنتظم من جودة الطاقة باستخدام أجهزة قياس RMS المتعددة الحقيقية أو أجهزة تحليل جودة الطاقة. فكر في تركيب مصادر طاقة غير منقطعة (UPS) للتطبيقات المهمة لضمان التشغيل المستمر أثناء انقطاعات الطاقة القصيرة.
- مقاييس التوافق الكهرومغناطيسي: قم بتأريض جميع المعدات بشكل صحيح وفقًا لإرشادات التثبيت الخاصة بشركة Siemens. استخدم الكابلات المحمية للإشارات التناظرية وشبكات الاتصالات، مع إنهاء الدرع المناسب عند طرف واحد فقط. حافظ على الفصل المادي بين كابلات الطاقة والإشارة، مع عبورها بزوايا قائمة عندما لا يمكن تجنب تقارب التوجيه.
- جدولة الصيانة الوقائية: قم بإنشاء جدول صيانة منتظم يتضمن عمليات الفحص المرئي والتحقق من الاتصال ومراجعات إصدار البرنامج الثابت وتحليل المخزن المؤقت التشخيصي. قم بتوثيق جميع أنشطة الصيانة والمشكلات التي تم حلها لإنشاء سجل تاريخي لتحليل الاتجاه ومرجع استكشاف الأخطاء وإصلاحها في المستقبل.
موارد الدعم المتقدمة والخطوات التالية
عندما لا تؤدي الأساليب القياسية لاستكشاف الأخطاء وإصلاحها إلى حل مشكلات Siemens S7-1200، تتوفر موارد إضافية:
- خدمات الدعم الفني لشركة سيمنز: بالنسبة للمشكلات المعقدة التي تتجاوز نطاق استكشاف الأخطاء وإصلاحها القياسية، اتصل بالدعم الفني لشركة Siemens للحصول على معلومات مفصلة حول مشكلتك، بما في ذلك محتويات المخزن المؤقت التشخيصي وتفاصيل تكوين المشروع والخطوات التي تم اتخاذها بالفعل لحل المشكلة.
- أدوات التشخيص المتخصصة: فكر في الاستثمار في معدات التشخيص المتقدمة مثل أجهزة تحليل Ethernet الصناعية، أو أدوات تحليل البروتوكول، أو أدوات الخدمة الخاصة بشركة Siemens- لحل مشكلات الشبكة المعقدة أو المشكلات المتقطعة التي يصعب تكرارها.
- فرص التدريب والاعتماد: عزز مهاراتك في استكشاف الأخطاء وإصلاحها من خلال برامج شهادة Siemens SITRAIN، والتي توفر-تدريبًا عمليًا على أنظمة S7-1200 وتعمق فهمك لتقنيات التشخيص وأفضل الممارسات لصيانة معدات التشغيل الآلي لشركة Siemens.
الخلاصة: إتقان استكشاف الأخطاء وإصلاحها لشركة Siemens S7-1200
يتطلب استكشاف الأخطاء وإصلاحها بشكل فعال لأنظمة Siemens S7-1200 اتباع نهج منهجي، بدءًا من عمليات الفحص البصري البسيطة والتقدم إلى تقنيات التشخيص المتقدمة عند الضرورة. من خلال فهم كيفية تفسير مؤشرات الحالة، واستخدام ميزات تشخيص TIA Portal، وتنفيذ إجراءات منهجية لاستكشاف الأخطاء وإصلاحها، يمكنك تحديد المشكلات الأكثر شيوعًا وحلها بسرعة.
تذكر أن الصيانة الوقائية والتوثيق المناسب يقلل بشكل كبير من تكرار مشكلات النظام وخطورتها. ستساعد عمليات النسخ الاحتياطي المنتظم والمراقبة البيئية والفحص الاستباقي للمكونات في الحفاظ على نظام Siemens S7-1200 الخاص بك بأعلى أداء مع تقليل وقت التوقف غير المتوقع.
مع اكتسابك الخبرة في استكشاف أخطاء Siemens S7-1200 وإصلاحها، ستطور حدسك للتعرف على الأنماط في سلوك النظام التي تشير إلى حدوث مشكلات قبل أن تسبب اضطرابات كبيرة. يضمن هذا النهج الاستباقي لصيانة النظام أقصى قدر من الموثوقية والأداء من معدات الأتمتة الصناعية لديك.
