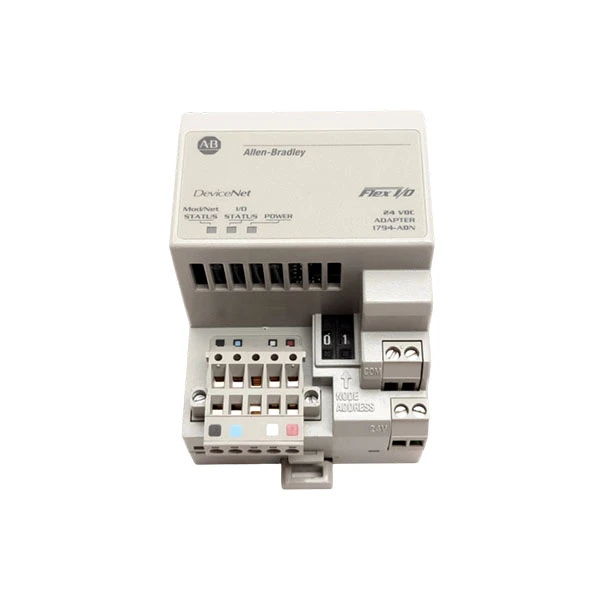

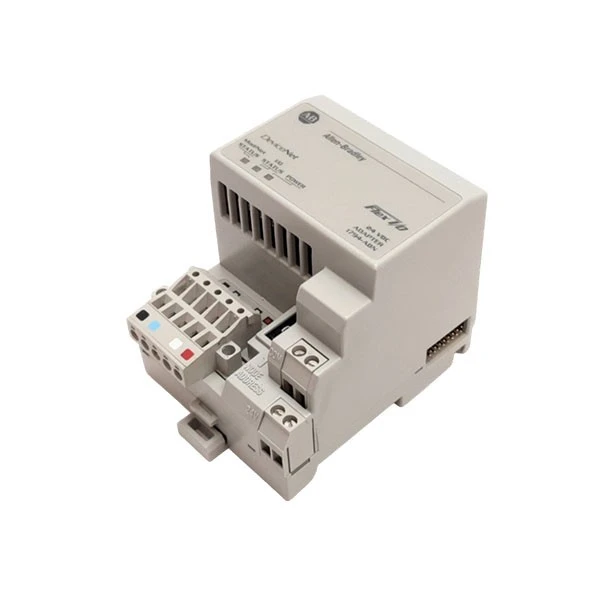

ألين برادلي 1794-ADN

Allen Bradley 1794-ADN عبارة عن وحدة محول وسائط Flex I/O DeviceNet يمكن الاعتماد عليها تم إنشاؤها بواسطة Rockwell Automation لأنظمة الأتمتة الصناعية. باعتبارها عنصرًا أساسيًا في خط إنتاج Allen Bradley 1794 Flex I/O، تعمل هذه الوحدة كحلقة وصل بين وحدات Flex I/O وشبكات DeviceNet، مما يسمح بتبادل البيانات بسلاسة في مجموعة متنوعة من المواقف الصناعية. يعمل على مصدر طاقة 24 فولت تيار مستمر وله نطاق جهد يتراوح من 19.2 فولت إلى 31.2 فولت تيار مستمر، مما يجعله مثاليًا لمعظم أنظمة الطاقة الصناعية. يتمتع Allen Bradley 1794-ADN بسحب تيار عادي يبلغ 300 مللي أمبير وتيار تدفق أقصى يبلغ 14 أمبير لمدة 5 مللي ثانية أثناء بدء التشغيل، مما يضمن أداءً ثابتًا بمجرد تشغيله.

إحدى أبرز ميزات Allen Bradley 1794-ADN هي إمكانات الاتصال القابلة للتكيف. وهو يدعم بروتوكول DeviceNet، الذي يعتمد على البروتوكول الصناعي المشترك (CIP)، ويتعرف تلقائيًا على معدلات نقل الباود التي تبلغ 125 كيلوبت في الثانية، و250 كيلوبت في الثانية، و500 كيلوبت في الثانية. يتيح ذلك للوحدة التفاعل بسلاسة مع ControlLogix وCompactLogix وغيرها من أجهزة Allen Bradley PLCs مع تلبية متطلبات سرعة الشبكة المختلفة. تحتوي الوحدة على منفذ DeviceNet واحد، والذي يقبل قابسًا خطيًا ذو 5 سنون أو 10 سنون مفتوح النمط، ومنفذ وصول إلى الشبكة (NAP) للبرمجة والتشخيص. يمكنه ربط ما يصل إلى ثماني وحدات إدخال/إخراج مرنة، والتي تتضمن وحدات وظيفية رقمية وتناظرية وخاصة، مما يسمح بالتوسع المرن لأنظمة التحكم الصناعية.

تم تصنيع Allen Bradley 1794-ADN من مواد صناعية لمقاومة ظروف التشغيل القاسية. يعمل في درجات حرارة تتراوح من -20 درجة إلى 70 درجة ويتم تخزينه عند -40 درجة إلى 85 درجة، مما يسمح له بالعمل بشكل موثوق في درجات الحرارة الباردة والعالية. يمكن للوحدة أن تتحمل 5 جرام من الاهتزاز عند 10-500 هرتز و30 جرام من ذروة التسارع، مما يضمن التشغيل الموثوق في ورش التصنيع ومصانع السيارات والبيئات الأخرى التي تعاني من اضطرابات ميكانيكية. كما أنه يوفر جهد عزل مدته 60 ثانية بقوة 1930 فولت تيار مستمر بين مصدر الطاقة وDeviceNet وFlexBus وأرض الهيكل لتحسين سلامة النظام.
