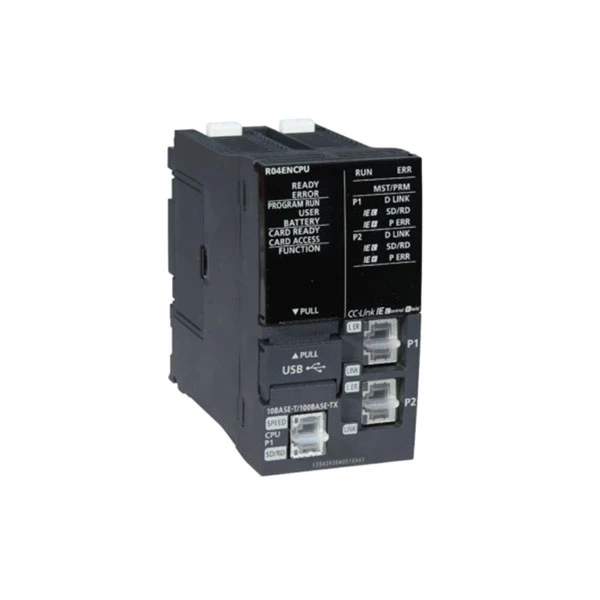

ميتسوبيشي R04ENCPU

ماركة:ميتسوبيشي
نموذج:R04ENCPU

حالة المخزون:البضائع متوفرة في المخزون.

ميزات المنتج

إن Mitsubishi R04ENCPU عبارة عن وحدة وحدة معالجة مركزية قياسية من سلسلة MELSEC iQ-R من شركة Mitsubishi Electric والتي تم تحسينها لأنظمة التحكم في الأتمتة الصناعية الصغيرة والمتوسطة الحجم. تتم معالجة تعليمات LD في 0.98 ns، في حين أن تعليمات MOV وST (التي تحتوي على IF وCASE وFOR) تستغرق 1.96 ns. تتيح قيمة PC MIX الخاصة بشركة Mitsubishi R04ENCPU البالغة 419 تعليمات في الميكروثانية الاستجابة بسرعة لأوامر التحكم المتنوعة وإنجاز العمليات المنطقية المعقدة دون تأخير. تتميز شركة Mitsubishi R04ENCPU عن غيرها من المنتجات المشابهة بأدائها العالي-السريع، مما يجعلها مثالية للسيناريوهات التي تتطلب الاستجابة في الوقت الفعلي-، مثل التحكم في خط التصنيع وتشغيل آلات التعبئة والتغليف.

يتمتع Mitsubishi R04ENCPU أيضًا بسعة ذاكرة كبيرة لتشغيل العديد من البرامج وحفظ البيانات. تبلغ سعة البرنامج 40 ألف خطوة (160 ألف بايت) و400 ألف بايت من ذاكرة الجهاز/الملصق، مما يسمح بتخزين عدد كبير من برامج التحكم ومعلمات العملية والبيانات التشغيلية. تبلغ ذاكرة البيانات 1072 كيلو بايت (536 ألف كلمة)، مع 24 ألف كلمة من مساحة اتصال المسح الثابتة لتلبية احتياجات تبادل البيانات لمختلف الأجهزة. علاوة على ذلك، يدعم جهاز Mitsubishi R04ENCPU توسيع بطاقة SD/SDHC بسعة قصوى تبلغ 32 جيجابايت، مما يسمح للمستخدمين بإجراء نسخ احتياطي وتخزين البرامج والبيانات دون عناء، مما يبسط بشكل كبير الصيانة اليومية وترقيات البرامج.

فيما يتعلق بسعة الإدخال/الإخراج، يمكن لـ Mitsubishi R04ENCPU استيعاب غالبية أنظمة التشغيل الآلي الصغيرة والمتوسطة الحجم-. يمكنها استيعاب ما يصل إلى 4096 نقطة إدخال/إخراج (محلية وبعيدة)، حيث تشغل الشبكة 32 نقطة إدخال/إخراج ذكية. يحتوي على 12,288 نقطة إدخال ثابت (X)/إخراج (Y)، و12,288 مرحلات داخلية (M)، و18,432 سجل بيانات قابل للتعديل (D)، بالإضافة إلى 160 ألف سجل ملف كحد أقصى. يسمح تصميم الإدخال/الإخراج المرن الخاص بـ Mitsubishi R04ENCPU بالتوافق مع مجموعة واسعة من وحدات الإدخال/الإخراج والأجهزة الذكية، مما يجعلها قابلة للتكيف بشكل كبير مع مجموعة متنوعة من سيناريوهات التحكم.

تحديد

نموذج	R04ENCPU
مسلسل	سلسلة MELSEC iQ-R
يكتب	وحدة المعالجة المركزية القياسية (المدمجة-في CC-Link IE Field Basic)
طريقة التحكم في التشغيل	تشغيل البرنامج المخزن بشكل دوري
وضع التحكم في الإدخال/الإخراج	وضع التحديث
وقت معالجة تعليمات LD	0.98 نانو ثانية
وقت معالجة تعليمات MOV	1.96 نانو ثانية
الاستهلاك الحالي الداخلي	1.49 أمبير (5 فولت تيار مستمر)

احتياطات

أولاً وقبل كل شيء، انتبه إلى احتياجات مصدر الطاقة لـ Mitsubishi R04ENCPU. يجب أن يتم تشغيل Mitsubishi R04ENCPU بواسطة وحدة طاقة مخصصة بقدرة 5 فولت تيار مباشر من عائلة MELSEC iQ-R؛ لا تستخدم مصدر طاقة غير مؤهل أو غير متطابق. قبل تشغيل الطاقة، تأكد من أن جهد الطاقة مستقر وأن اتصال الطاقة محكم لمنع حدوث ضرر لـ Mitsubishi R04ENCPU بسبب تقلبات الجهد أو الاتصال السيئ. علاوة على ذلك، لا تقم بتوصيل أو إزالة سلك الطاقة أثناء تشغيل Mitsubishi R04ENCPU، لأن ذلك قد يؤدي إلى فقدان البيانات أو فشل الوحدة.

ثانيًا، يجب أن يلتزم تركيب Mitsubishi R04ENCPU بالقواعد المعمول بها. قم بتثبيت Mitsubishi R04ENCPU داخل لوحة التحكم لمنع التعرض المباشر لأشعة الشمس أو المطر أو الغبار أو الغازات المسببة للتآكل. يجب أن يكون موضع التثبيت مستقرًا وخاليًا من الاهتزازات أو الصدمات أثناء التشغيل، نظرًا لأن Mitsubishi R04ENCPU لديه متطلبات صارمة لمقاومة الصدمات والاهتزازات، وقد يؤدي الاهتزاز المفرط إلى الإضرار بمكوناته الداخلية وأداء المعالجة. عند التثبيت، حافظ على مسافة آمنة من معدات التدفئة الأخرى لتجنب ارتفاع درجة الحرارة، حيث أن درجة حرارة العمل القياسية لـ Mitsubishi R04ENCPU هي 0-55 درجة.

التعليمات

س: ما هو ميتسوبيشي R04ENCPU؟

ج: إن Mitsubishi R04ENCPU عبارة عن وحدة تحكم وحدة المعالجة المركزية (CPU) قابلة للبرمجة من سلسلة MELSEC iQ-R. تم تصنيفها على أنها وحدة معالجة مركزية تقليدية مزودة بشبكة تحكم CC-Link IE مدمجة-مخصصة لأنظمة التشغيل الآلي متوسطة الحجم-التي تتطلب شبكات متكاملة وعالية السرعة-.

س: ما هو الفرق الرئيسي بين R04ENCPU وR04CPU القياسي؟

ج: إن الفارق الرئيسي هو الشبكة المتكاملة. يشير "EN" في R04ENCPU إلى أنه يشتمل على واجهة شبكة -Link IE مدمجة في CC-. تحتوي هذه الوحدة على منفذي إيثرنت على جانب الشبكة يمكن أن يعملا كبوابات، بينما يتم استخدام منفذ إيثرنت بجانب وحدة المعالجة المركزية - لاتصالات إيثرنت التقليدية. وبالمقارنة، تفتقر وحدة R04CPU الأساسية إلى -إمكانيات الشبكات الصناعية المضمنة.

س: ما هي إمكانات معالجة الإشارات عالية السرعة لوحدة R04ENCPU؟

ج: يتفوق جهاز Mitsubishi R04ENCPU في تنفيذ برامج مقاطعة الدورة الثابتة بفاصل زمني لا يقل عن 50 ميكروثانية. وهذا يمكّن PLC من قراءة إشارات السرعة العالية جدًا-بشكل صحيح بغض النظر عن وقت المسح الأساسي، وهو مثالي لخطوط الإنتاج التي تحتوي على-منتجات سريعة الحركة.
